Elektromanyetik Debimetre Seçimi: Sahada Kanıtlanmış Bir Kılavuz (Gömlekler, Elektrotlar, İletkenlik)

Bu kimin için

Gerçek dünya koşulları için doğru magmetreyi belirlemenin hızlı ve güvenilir bir yoluna ihtiyaç duyan tesis mühendisleri, süreç tasarımcıları, bakım ekipleri ve teknik alıcılar.

1) Magmetre Nedir (ve Değildir)

Elektromanyetik debimetreler ölçmek iletken olan sıvılar kısma elemanı yok ve hareketli parça yok . Aşındırıcı ve kveyaozif hizmetlerde uzmandırlar ve belediye su ve atık su, kimyasal transfer, madencilik çamurları ve hijyenik süreçlere (yiyecek ve içecek, ilaç) hakimdirler.

• Güçlü yönler: ihmal edilebilir basınç kaybı, geniş DN aralığı, istikrarlı doğruluk, mükemmel kimyasal/aşınma seçenekleri.
• Sınırlar: minimum iletkenlik gerektirir; düşük iletkenliğe sahip tasarımlar kullanılmadığı sürece hidrokarbonlar/ultra saf su için değildir.

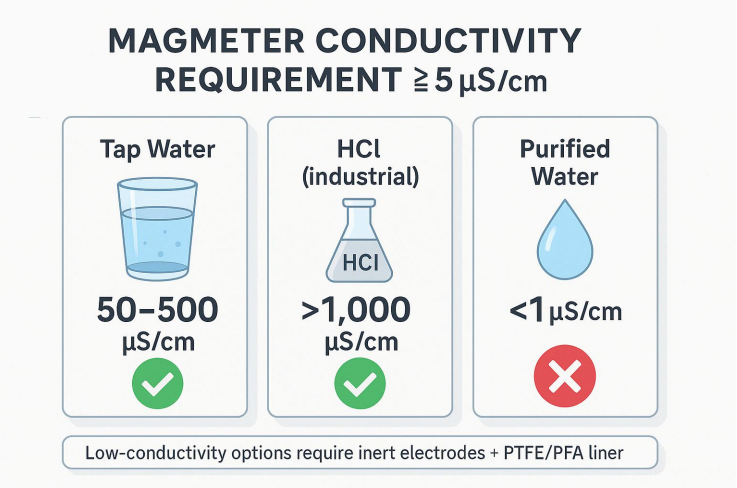

İletkenlik Eşiği (μS/cm)

Standart magmetreler ≥ gerektirir 5 μS/cm . Tipik referanslar: Musluk suyu: 50–500, HCl (endüstriyel): >1.000, Arıtılmış su: <1 → uygun değil.

Sınırda vakalar kullanabilir atıl elektrotlar (Pt‑Ir/Hastelloy C) ile düşük adsorpsiyonlu astarlar (PTFE/PFA) ; üreticiyle teyit edin.

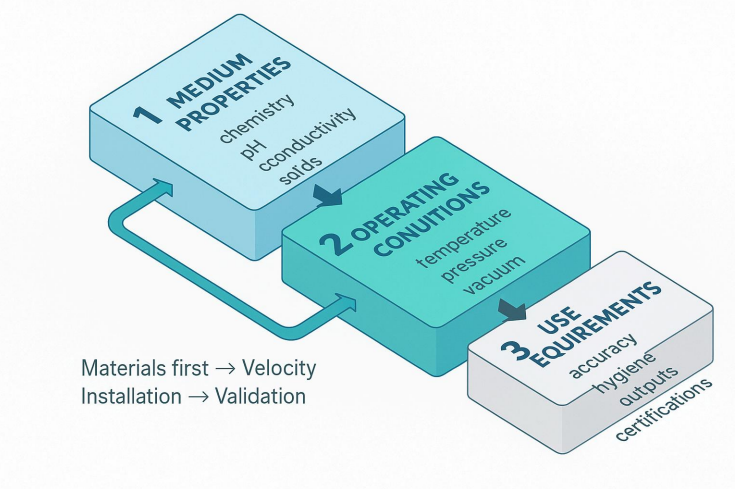

2) 3 Boyutlu Seçim Modeli

Seçim tek bir parametre değildir. Bir kullanın 3 boyutlu karar:

Orta Özellikler → Çalışma Koşulları → Kullanım Gereksinimleri

Çoğu arıza (astar saldırısı, elektrot arızası, büyük hatalar), eksik ortam verilerine veya yanlış eşleşen malzemelere dayanır.

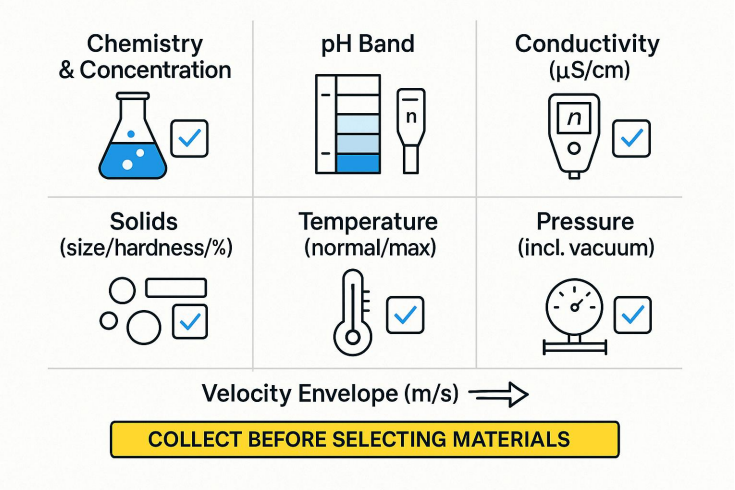

3) Adım 1 — Orta Profili Oluşturun (Tartışılamaz Veriler)

Malzemeleri seçmeden önce bunları toplayın:

• Kimya ve konsantrasyon: eser iyonları (F⁻/Cl⁻) ve oksitleyicileri içerir.
• pH bandı: kuvvetli asit (<2), zayıf asit (2–6), nötr (6–8), zayıf alkali (8–12), kuvvetli alkali (>12).
• İletkenlik: onayla ≥ 5 μS/cm düşük iletkenlik seçenekleri kullanılmadığı sürece.
• Katılar: boyut / sertlik / hacim yüzdesi. Kuvars veya ≥1 mm → aşınmaya dayanıklı astarlar.
• Sıcaklık: normal ve ekstrem durumlar (CIP/SIP, güneşte ısıtılan çalışmalar).
• Basınç: pozitif ve vakum (astarlar derecelendirilmezse çökebilir).
• Hız zarfı: için plan yapmak 1–3 m/sn (temiz servis). <0,5 m/s birikintiler; >5 m/s erozyon/gürültü (aşındırıcı servis genellikle 2–4 m/s).

4) Adım 2 — Astarı Seçin (Önce Korozyon ve Sıcaklık)

Öncelik: Korozyon direnci → Sıcaklık → Aşınma → Basınç.

Vakum ve termal bisiklet

Belirt vakum dereceli atmosfer altı basıncın mümkün olması halinde astarlar. Büyük ΔT/ΔT·h için astar/elektrot CTE uyumluluğundan emin olun ve ürünün özelliklerine uyun. T–P derecelendirme eğrisi.

5) Adım 3 — Elektrotları Kimyayla (ve Astarla) Eşleştirin

Hızlı ipuçları

• Ağartıcı (NaOCl) → PTFE/PFA Hastelloy C / Titanyum.
• F⁻ olmadan HCl → PTFE/PFA Tantal / Hastelloy C.
• F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir ile HCl (Ta'dan kaçının).
• Sıcak/güçlü NaOH → PTFE/PFA Hastelloy C (316L yalnızca hafif/soğuk kostik için).
• Aşındırıcı çamur → Poliüretan/Seramik astar sağlam elektrotlar; için boyut 2–4 m/sn .

6) Hız için Boyut (Basınç Düşüşü için değil)

Magmetreler ihmal edilebilir düzeyde yük kaybı sağlar. Metreyi bu şekilde boyutlandırın normal çalışma hızı hedef bandına iner.

• Temiz sıvılar: 1–3 m/s (sessiz, stabil, düşük kirlenme).
• Aşındırıcı: Kendi kendini temizlemek için 2–4 m/sn; Erozyonu sınırlamak için kapak tepe noktaları.
• Düşük iletkenlik: biraz daha yüksek hız SNR'yi iyileştirebilir.
• Çok düşük akışlar: düşünmek küçültme (redüktörler) hedef hıza ulaşmak için.

Bir dakikalık boyutlandırma örneği

DN50'de 20m³/saat verildiğinde (ID ≈ 52,5mm):

Alan A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/sn → aşındırıcı bant dahilinde; temiz hizmet için DN65'i düşünün.

7) Sinyal Kalitesi İçin Kurulum Yapın

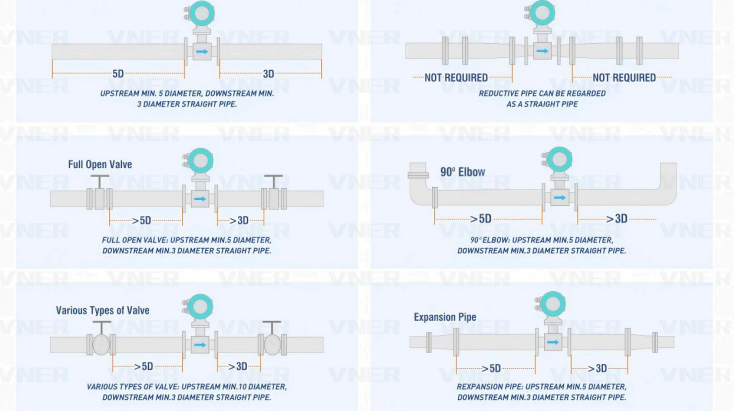

• Düz koşular: 5–10D yukarı akış, 2–3D aşağı akış (dirsekler/valfler/redüktörlerden sonra daha fazlası).
• Oryantasyon: saat 3 ve 9 yönünde elektrotlarla yatay; dikey yukarı akış tercih edilir.
• Boruyu dolu tutun: boş boru algılamayı etkinleştirin; sürüklenen havadan kaçının.
• Topraklama: Stabil bir referans için topraklama halkaları/elektrotları.
• Contalar ve manşonlar: astar uyumlu; deliğe girmeyi önleyin.
• Kirlenme ortamı: pürüzsüz astarları (PTFE/PFA) ve uygun hızı tercih edin

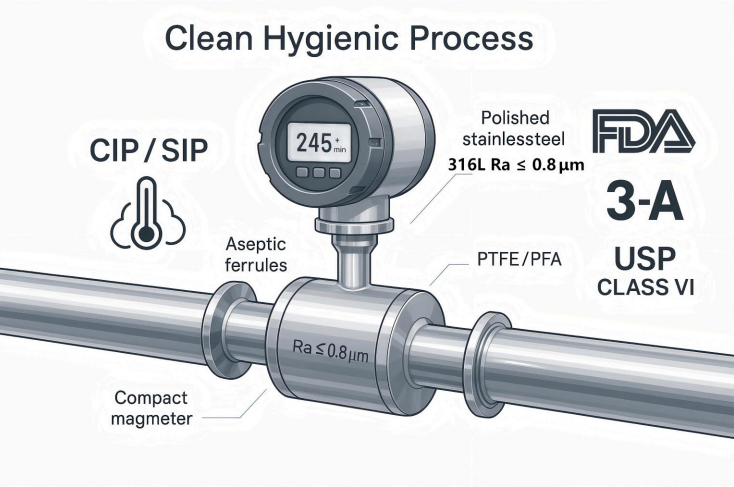

8) Sıhhi (Gıda ve İlaç)

• Islanan parçalar: 316L; PTFE/PFA gömlekler; cilalanmış elektrotlar (örn. Ra ≤ 0,8μm ; belirtin ≤ 0,4μm gerekirse).
• Bağlantılar: Üçlü Kelepçe, DIN11851, aseptik yüksükler; yüzey kaplamasını tanımlayın.
• CIP/SIP: deterjan ve buhar sınırlarını (süre/sıcaklık) doğrulayın.
• Uyumluluk: FDA/3‑A/USP SınıfVI/malzeme izlenebilirliği; tutunmayı önlemek için dikişsiz astar tasarımları.

9) Hızlı Seçim Matrisi (Başlangıç Noktaları — veri sayfasını doğrulayın)

• Belediye suyu / atık su → Astar: Kauçuk / ETFE / PTFE; Elektrot: 316L (güçlü oksitleyiciler için HastelloyC'ye yükseltme).
• %30 HCl (kimyasal) → PTFE/PFA HastelloyB/C / Tantal (yap değil 316L kullanın).
• %20 NaOH (kimyasal) → FEP/PTFE HastelloyC (<%10 ve soğuk için 316L).
• Nötr madencilik bulamacı → Poliüretan or Seramik sert metal elektrotlar ; 2–4 m/sn ; dikey kurulum.
• Asit liç bulamacı → Seramik Tantal (pH'ı izleyin; Ta ile F⁻'den kaçının).
• Endüstriyel organik atık su (örneğin etanol) → FEP/PTFE HastelloyC ; patlamaya karşı korumayı onaylayın.
• Ağartıcı dozajı → PTFE/PFA HastelloyC/Titanyum.
• Sıcak kazan hazırlığı (100–150 °C) → PFA/Seramik Titanyum ; yalıtmak; Düşük toprak direnci sağlayın.
• Soğutulmuş tuzlu su (CaCl₂, −20…5 °C) → PTFE/FEP Titanyum ; düşük sıcaklıktaki astar dayanıklılığını doğrulayın

10) Satın Almadan Önce Doğrulayın (Pahalı Sürprizlerden Kaçının)

• Malzeme uyumluluğu: gerçek konsantrasyon ve sıcaklıkta korozyon verilerini kontrol edin (hedef ≤ 0,1 mm/yıl).
• Sıcaklık-basınç eğrisi: Astarın değer kaybına dikkat edin (örneğin, yüksek T'de PTFE basınç limiti).
• Özel koşullar: vakum derecesi; termal döngü (ΔT/h); astar/elektrot CTE maçı.
• Satıcı imzası: eksiksiz ortam/koşullar sağlayın; bir istek uygunluk raporu . Kritik noktalar için şunları yapın: daldırma testleri (örneğin, 72 saatlik elektrot ıslatma).

11) Yaygın Tuzaklar ve Çözümler (Sonuçlarla birlikte)

• Eser miktarda safsızlıkların göz ardı edilmesi (örneğin, HCl'deki F⁻) → yanlış elektrot; hızlı başarısızlık.
  Düzeltme: tam kompozisyon dahil. iz iyonları; seç Ta/Hastelloy C/Pt‑Ir gerektiği gibi.

• Düşük dereceli sıcaklık/basınç → astarın yaşlanması veya şişmesi.
  Düzeltme: aşırı uçlarda seçim yapın (ör. maks T 10 °C, maks P %20 ); T–P eğrisini takip edin.
• Aşınmanın hafife alınması → çamurlarda hızlı astar aşınması.
  Düzeltme: Poliüretan/Ceramic gömlekler, doğru hız/yönelim.
• En düşük fiyatla satın alma → sık sık değişiklik yapılması; yüksek aksama süresi.
  Düzeltme: değerlendirmek yaşam döngüsü maliyeti (sermaye sermayesi 5 yıllık bakım).

• Hijyen detayları eksik → tutulma ve kirlenme riskleri.
  Düzeltme: dikişsiz astarlar, cilalı elektrotlar, belgelenmiş uyumluluk.

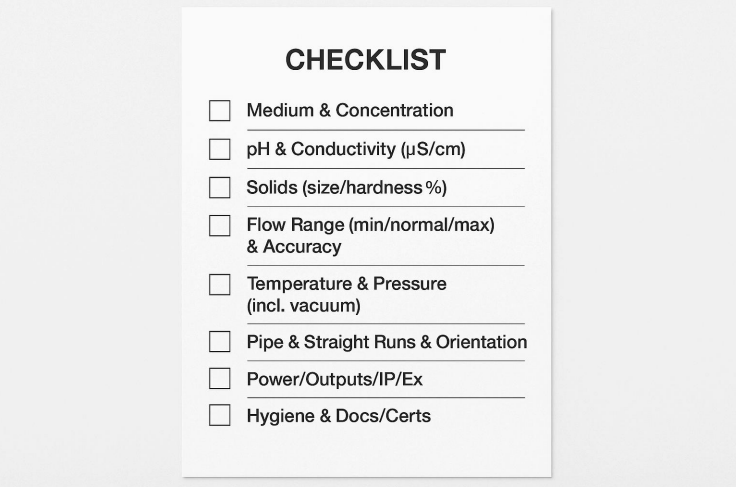

12) RFQ / Boyutlandırma Kontrol Listesi (Sorgunuza Ekleyin)

1. Orta ve konsantrasyon, pH, iletkenlik (μS/cm)
2. Katılar: boyut / sertlik / % hacim. (varsa)
3. Akış aralığı (min/normal/maks), doğruluk hedefi, tercih edilen hız bandı
4. Sıcaklık (normal/maks), Basınç (maks, herhangi biri) vakum )
5. Boru boyutu/standart/malzeme, düz üretim bulunabilirliği, yönlendirme
6. Güç ve çıkışlar (4–20mA/HART, darbe, RS‑485), IP/ex‑proof
7. Hijyenik ihtiyaçlar (yüzey kalitesi, bağlantılar, CIP/SIP)
8. Dokümantasyon (kalibrasyon, MTR'ler) ve bölgesel sertifikalar

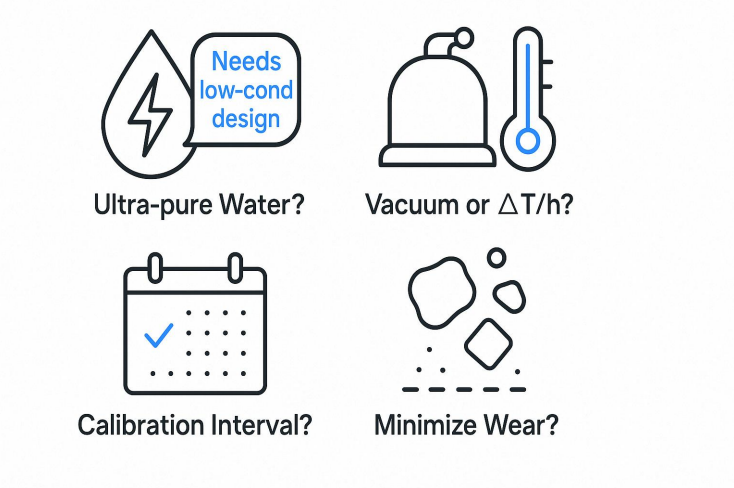

13) SSS

S1. Magmetreler ultra saf suyu ölçebilir mi?

Sadece ile düşük iletkenlik tasarımlar ve dikkatli doğrulama. Standart birimler ≥ gerektirir 5μS/cm.

Q2. Hattımda vakum veya hızlı sıcaklık dalgalanmaları görülürse ne olur?

Kullanım vakum dereceli gömlekler ve kontrol CTE eşleştirme /ΔT limitleri.

S3. Ne sıklıkla kalibrasyon yapmalıyım?

Tipik hizmet: yıllık . Kritik gözetim/dozaj: 6 ay veya site politikasına göre.

S4. Bulamaçlardaki aşınmayı nasıl en aza indirebilirim?

Seçim aşınmaya dayanıklı astarlar (Poliüretan/Seramik), 2–4 m/sn hız, dikey yukarı akış.

Sonuç (İşleyen Düzen)

1. Önce malzemeler (astar elektrotları) tam bir orta profilden.
2. Hız için boyut (basınç düşüşü değil).
3. Sinyal kalitesi için yükleyin (düz hatlar, dolu boru, topraklama).
4. Doğrula T-P eğrisine, vakuma ve termal döngüye karşı.

Bu sırayı takip etmek, magmetre seçimini doğruluk sağlayan ve kullanım ömrü maliyetini düşüren tekrarlanabilir bir mühendislik sürecine dönüştürür.
