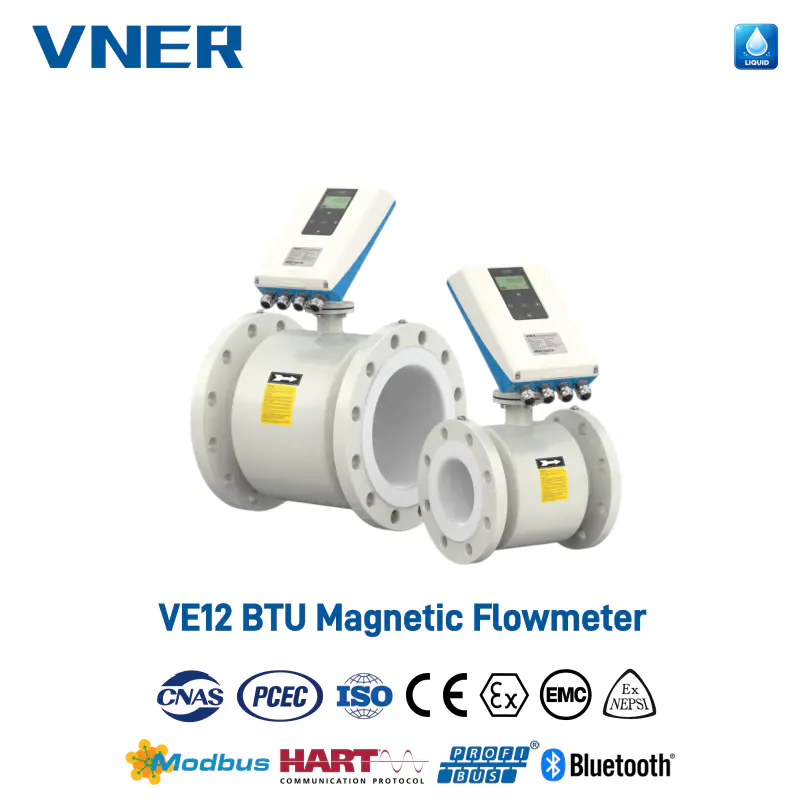

VE Elektromanyetik Debimetre Üreticiler

Elektromanyetik akış ölçer, bir iletken manyetik alan içerisinde hareket ettiğinde bir iletkende bir elektromotor kuvvetin (EMF) indüklendiğini belirten Faraday İndüksiyon Yasasına göre çalışır. Bu ölçüm prensibi iletken sıvılara uygulanabilir. Böyle bir sıvı, manyetik alanın yönüne dik bir borudan aktığında, sıvıda indüklenmiş bir EMF üretilir. Bu indüklenen EMF, simetrik olarak yerleştirilmiş iki elektrot kullanılarak ölçülebilir.

Sinyal voltajı Ue, manyetik akı yoğunluğu B, elektrotlar arasındaki mesafe D ve sıvının ortalama hızı V ile doğru orantılıdır. Manyetik akı yoğunluğu B ve elektrotlar D arasındaki mesafe sabit olduğundan, sinyal voltajı Ue, ortalama akış hızı V ile doğrudan orantılıdır.
Hacimsel akış hızını hesaplamak için kullanılan denklem, Ue sinyal voltajının hacimsel akış hızıyla doğrusal orantılı olduğunu gösterir.
İndüklenen sinyal voltajı, dönüştürücüde ölçekli, analog ve dijital çıkış sinyallerine dönüştürülür.

• Boru hattının içinde hareketli parça veya engelleyici bileşen bulunmadığından ölçüm sırasında neredeyse hiç ek basınç kaybı yaşanmaz.
• Ölçüm sonuçları sıvının basıncından, sıcaklığından, yoğunluğundan ve viskozitesinden neredeyse bağımsızdır.
• Su, atık su, içecekler, kimyasal hammaddeler, viskoz sıvılar, kağıt hamuru, çamur, bulamaç vb. gibi çeşitli iletken sıvıların akışını ölçmek için uygundur.
• Yüksek devre güvenilirliği ve düşük güç tüketimi için SMD bileşenlerini ve SMT teknolojisini kullanır.
• Hızlı hesaplama ve programlanabilir düşük frekanslı dikdörtgen dalga uyarımı için yerleşik mikroişlemci, akış ölçümlerinin kararlılığını artırır.

• Nominal Boyut: DN (3-3000mm)
• Ölçülen Ortam: İletken Sıvılar, Bulamaç ve Aşındırıcılar
• Proses Sıcaklığı: -20~±180°C
• Nominal Basınç: Standart Nominal Basınç:
  >DN100- 1.6MPa
• Akış Ölçümü Doğruluğu: ±%0,2, ±%0,3, ±%0,5
• Tekrarlanabilirlik: %0,1
• Çıkış: (4~20)mA, HART, Modbus RS485, Darbe, Opsiyonel
