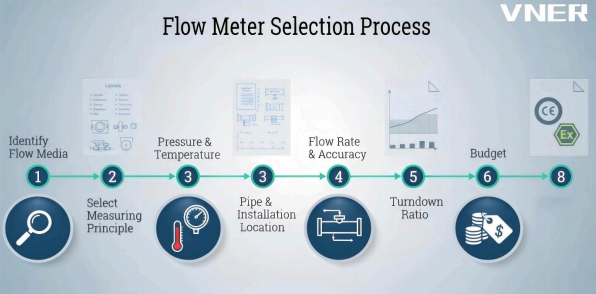

Debimetre Seçim Süreci: Uygulamadan Mükemmel Uyuma

Doğru debimetreyi seçmek yalnızca bir ölçüm cihazı seçmekle ilgili değildir; proses güvenilirliğini, ölçüm doğruluğunu ve uzun vadeli operasyonel verimliliği sağlamakla ilgilidir.

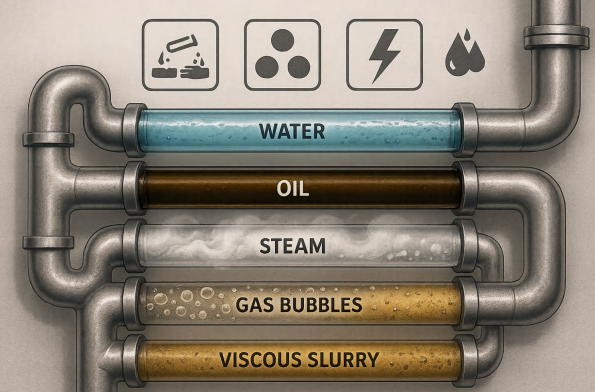

1.Akış Ortamını Tanımlayın

Süreç veyatamını anlamak herhangi bir seçimin temelidir.

Akış ortamının şu olup olmadığını belirleyin:

• Sıvı , Gaz veya Buhar
• Aşındırıcı , iletken veya iletken olmayan
• Çok fazlı (sıvı katı/gaz) veya tek fazlı
• Viskoz , temiz veya askıda katı maddeler içerir

Bu özelliklerin bilinmesi hangi ölçüm ilkelerinin uygulanabilir olduğunu doğrudan etkiler.

Örneğin, elektromanyetik sayaçlar iletken sıvılara ihtiyaç duyarken Coriolis Sayaçlar temiz, tek fazlı sıvılarla en iyi performansı gösterir.

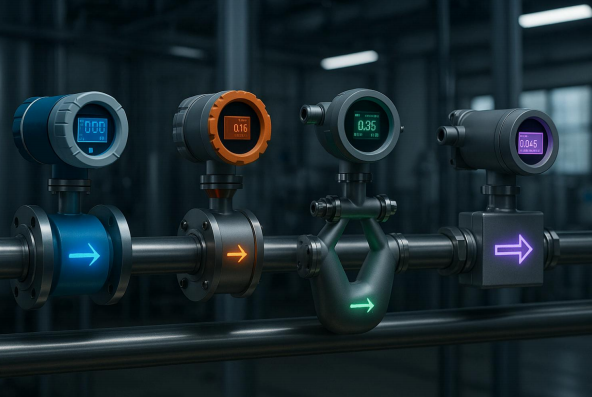

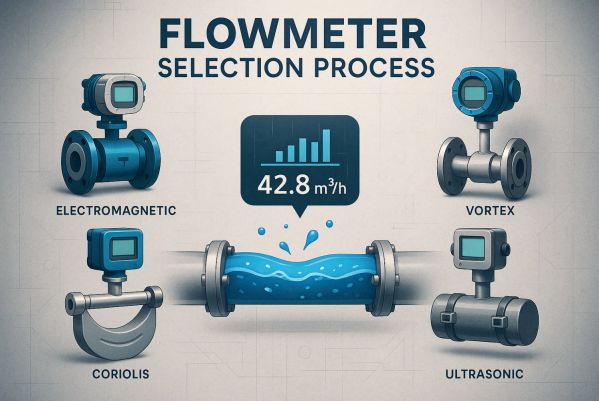

2.Ölçüm Prensibini Seçin

Ortam tanımlveıktan sonra en uygun ölçüm teknolojisini seçin:

• Elektromanyetik Akış Ölçer (EMF) – İletken sıvılar, su, kimyasallar, bulamaçlar için.
• Vorteks Debimetresi – Kararlı akış profillerine sahip buhar, gazlar ve sıvılar için.
• Coriolis Kütle Akış Ölçer – Sıvılarda veya gazlarda hassas kütle akışı ve yoğunluk ölçümü için.
• Ultrasonik Debimetre – Büyük borular veya invaziv olmayan kurulumlar için.
• Termal Kütle Akış Ölçer – Temiz gazlar için.
• Mekanik Debimetre (Türbin, Pozitif Deplasman) – Basit, düşük maliyetli uygulamalar için.

Her prensibin kendine özgü avantajları vardır. doğruluk , maliyet , kurulum karmaşıklığı ve bakım . Uygun bir eşleşme, uzun süreli güvenilir çalışmayı garanti eder.

3.Çalışma Basıncını ve Sıcaklığını Tanımlayın

Proses basıncı ve sıcaklığı şunları belirler:

• Sensör malzemesi (paslanmaz çelik, Hastelloy, PTFE astar vb.)
• Sızdırmazlık ve conta seçimi
• Akış ölçer gövde değerlendirmesi (PN/ANSI Sınıfı)
• Sıcaklık telafisi gereksinimleri

Seçilen cihazın basınç ve sıcaklık değerlerinin her zaman sistemin maksimum çalışma koşullarını aştığından ve güvenlik marjlarının aşağıdakilerle uyumlu olduğundan emin olun: PED or ASME stveartlar.

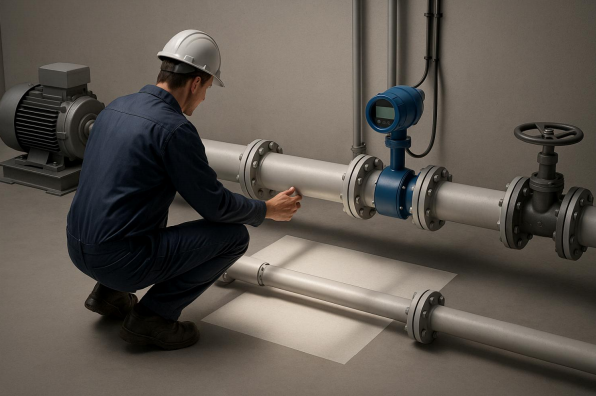

4. Boru ve Kurulum Koşullarını Değerlendirin

Debimetreler doğru şekilde kurulduğunda en iyi performansı gösterir. Anahtar parametreler şunları içerir:

• Boru Boyutu ve Yönü (yatay, dikey, tam boru)
• Yukarı ve Aşağı Yönde Düz Koşular istikrarlı akış profili sağlamak için
• Vanalara, pompalara veya dirseklere göre konum türbülansı en aza indirmek için
• Montaj Alanı ve Erişilebilirlik Kablolama, kalibrasyon ve bakım için
• Güç Kaynağı (AC/DC) ve Sinyal Çıkış Seçenekleri (4–20 mA, Darbe, Modbus, HART, vb.)
• Giriş Koruması (IP65, IP67, IP68)
• Tehlikeli Alan Sınıflveırması (Ex ia, Ex d, vb.)

İyi planlanmış bir kurulum düzeni, kötü akış koşullarından veya elektrik parazitinden kaynaklanan ölçüm hatalarını önler.

5. Akış Aralığını ve Doğruluk Gereksinimlerini Belirleyin

Tanımlama çalışma akış hızı ve gerekli doğruluk çok önemlidir.

Belirtiniz:

• Minimum, Normal ve Maksimum Akış Hızları
• Beklenen süreç dalgalanma aralığı
• Gerekli doğruluk veya tekrarlanabilirlik (örn. ±%0,1, ±%0,2, ±%0,5 ±%1,0)

Doğru sayaç boyutu, akışın optimum aralıkta kalmasını sağlar ölçüm aralığı (Reynolds sayısı kararlılık bölgesi) ,düşük akış hatalarından veya aşırı aralık doygunluğundan kaçınılır.

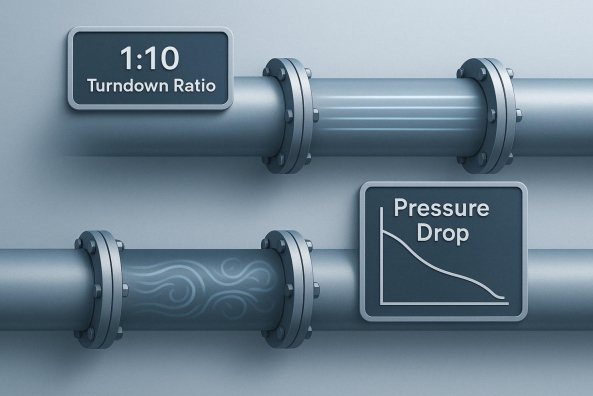

6. Kapatma Oranını ve Basınç Kaybını Değerlendirin

• Yatak Kapatma Oranı ölçüm aralığı esnekliğini açıklar (örn. 1:10, 1:20).
  Daha yüksek bir kısma oranı, değişen akış koşullarına daha iyi uyum sağlar.
• Basınç Kaybı Süreç verimsizliklerini önlemek için en aza indirilmelidir.
  Gibi belirli teknolojiler Coriolis ve Girdap basınç düşüşlerine neden olabilir; daima sürecin bunu içinlere edip edemeyeceğini kontrol edin.

7.Bütçe ve Yaşam Döngüsüyle İlgili Hususlar

İlk cihaz maliyeti önemli olmakla birlikte, toplam sahip olma maliyeti (TCO) dikkate alınmalıdır:

• Satın alma fiyatı ile doğruluk ve güvenilirlik karşılaştırması
• Kalibrasyon ve bakım sıklığı
• Yedek parça bulunabilirliği
• Güç tüketimi ve kesinti maliyeti

Büyük ölçekli projeler için dengeleme performans , uzun ömürlülük ve bütçe ürünün yaşam döngüsü boyunca ekonomik değer sağlar.

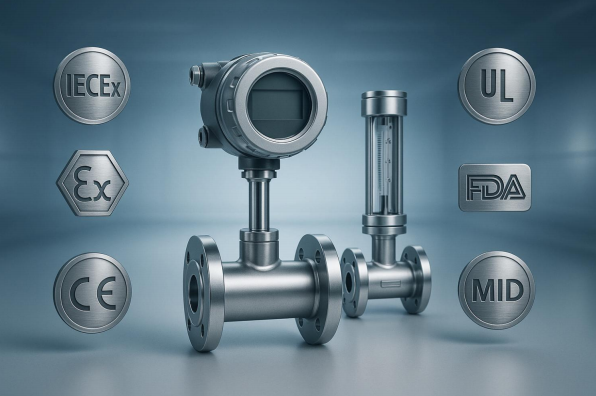

8.Sertifikasyon ve Uyumluluk Gereksinimleri

Debimetreler, uygulamaya ve ihracat hedefine bağlı olarak ilgili uluslararası standart ve düzenlemelere uygun olmalıdır:

• Güvenlik ve Patlamaya Dayanıklı: IECEx, ATEX, UL
• Elektrik Uyumluluğu: CE-EMC, CE-LVD
• Basınçlı Ekipman: CE-PED, ASME
• Gıda ve İlaç: FDA, 3A, EHEDG
• Ticari ve Yasal Metroloji: MID (Ölçüm Aletleri Direktifi)

Uygun sertifikasyon, cihazın küresel güvenlik ve performans standartlarını karşıladığını garanti eder.

Sonuç

Sistematik bir seçim süreci yalnızca teknik uyumluluğu değil, aynı zamanda uzun vadeli istikrarı ve mevzuat uyumluluğunu da sağlar.

Anlayarak orta , ölçüm prensibi , kurulum koşulları ve sertifika ihtiyaçları , mühendisler ve satın alma uzmanları, riskleri en aza indirerek ve verimliliği en üst düzeye çıkararak en iyi sonuçları elde edebilir.

Şu tarihte: VNER Elektronik Teknolojisi LTD olarak, iş ortaklarımızın uygulamalarına en uygun çözümleri seçmelerine yardımcı olmak için onlarca yıllık saha deneyimini gelişmiş akış ölçüm teknolojileriyle birleştiriyoruz. su arıtma ve petrokimya bitkiler to petrol ve gaz ve polisilikon endüstrileri.

Makaleyi oluşturan: Shawn Cao

Direktör, Uluslararası Ticaret Departmanı

VNER Elektronik Teknolojisi LTD
