Gaz Türbini Debimetresi: Nasıl Çalışır, Özellikler ve Seçim Kılavuzu

A gaz türbini debimetresi akış akışına yerleştirilen bir türbin rotorunun dönme hızını tespit ederek bir gazın hacimsel akış hızını ölçer. Gaz sayaç gövdesinden geçerken, rotorun açılı kanatlarına kuvvet uygulayarak gaz hızıyla doğru orantılı bir hızda dönmesine neden olur. Doğruluğun, geniş kısma oranının ve kompakt kurulumun öncelik olduğu yüksek hızlı boru hatlarındaki temiz, kuru gazlar için gaz türbini debimetresi mevcut en güvenilir ve kanıtlanmış ölçüm teknolojilerinden biridir. Enerji üretimi ve petrokimya tesislerinde doğal gaz saklama transferi, endüstriyel proses gaz ölçümü, basınçlı hava ölçümü ve yakıt gazı tahsisi için tercih edilen araçtır. Nasıl çalıştığını, seçimi hangi spesifikasyonların yönlendirdiğini, en iyi performansı nerede gösterdiğini ve sınırlamalarının neler olduğunu anlamak, mühendislere ve satın alma ekiplerine bu cihazı doğru şekilde belirleme ve tam ölçüm kapasitesini ortaya çıkarma konusunda temel sağlar.

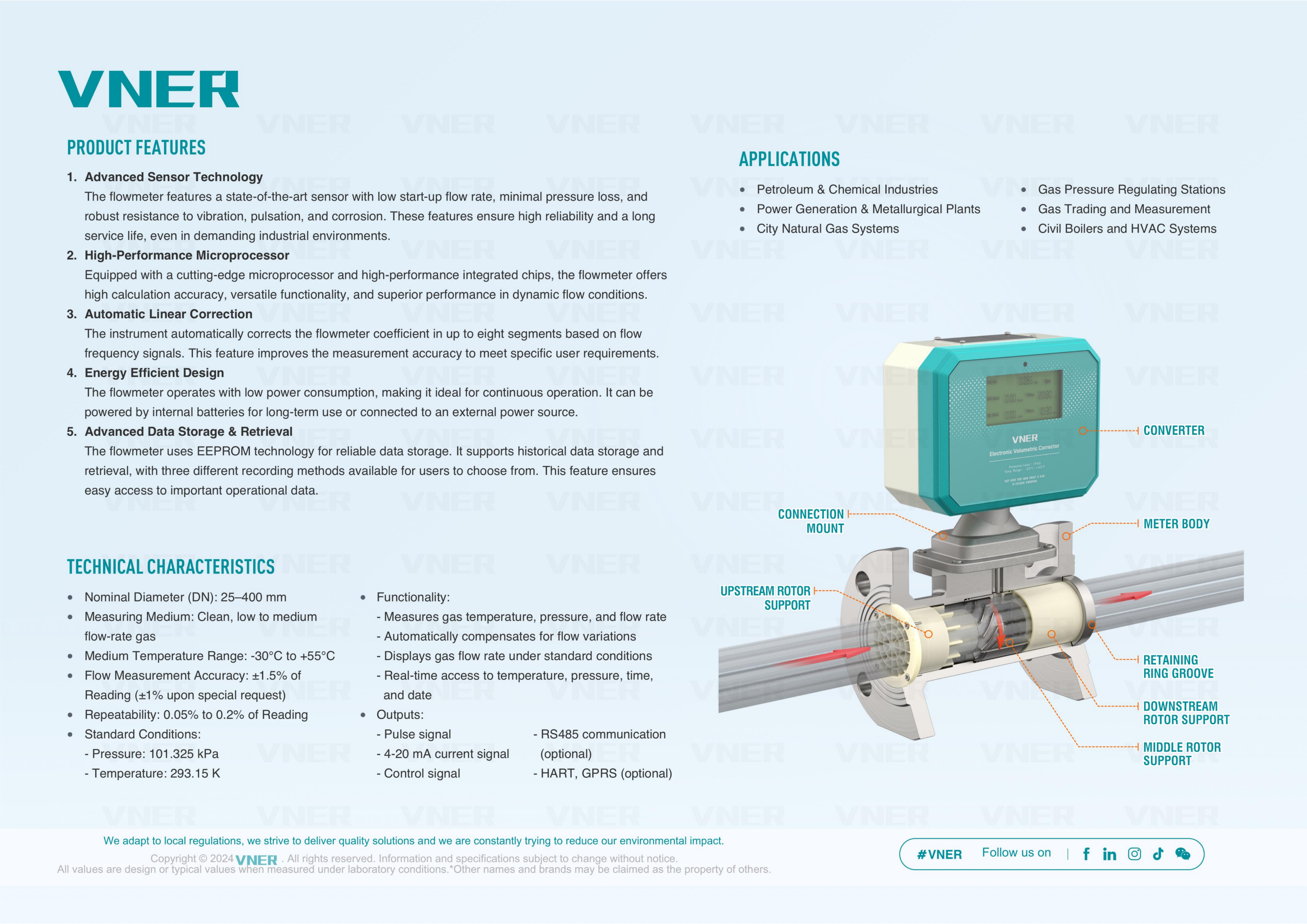

Gaz Türbini Debimetresinin Çalışma Prensibi

Bir gaz türbini debimetresinin çalışma prensibi, kinetik enerjinin hareketli bir gaz akışından mekanik bir rotora aktarılmasına dayanmaktadır. Rotor, ekseni akış yönü ile aynı hizada olacak şekilde sayaç gövdesi içindeki bir şaft üzerine monte edilmiştir. Rotor kanatları sabit bir helis açısına, tipik olarak 30 ve 45 derece Böylece kanatlara çarpan gaz, rotorun dönmesine neden olan bir tork üretir. Sabit akışta, rotor, gazdan gelen tahrik torkunun, yatak sürtünmesinden, toplama sensöründen gelen manyetik sürüklemeden ve bıçak yüzeylerindeki akışkan sürüklemesinden kaynaklanan geciktirici torkları dengelediği açısal bir hıza ulaşır. Bu dengede, rotor hızı geniş bir akış hızı aralığında gaz hızıyla neredeyse orantılıdır.

K Faktörü ve Ölçümdeki Rolü

Rotor dönme frekansı ile hacimsel akış hızı arasındaki ilişki, genellikle K faktörü olarak adlandırılan metre faktörüyle ifade edilir. K faktörü, metreden geçen gazın birim hacmi başına üretilen darbe sayısı olarak tanımlanır ve tipik olarak metreküp başına darbe veya litre başına darbe olarak ifade edilir. İyi üretilmiş bir gaz türbini akış ölçer için K faktörü, ölçüm cihazının belirtilen akış aralığı boyunca kararlı ve doğrusaldır; bu, cihazı yüksek doğruluklu gözetim transfer uygulamaları için uygun kılan şeydir. K faktörü, sertifikalı bir akış kalibrasyon donanımı üzerinde kalibrasyon sırasında belirlenir ve ölçüm cihazının kalibrasyon sertifikasında belirtilir. Tipik bir gaz türbini akış ölçer, belirtilen akış aralığı boyunca K faktörü doğrusallığını artı veya eksi %0,5 ila %1,0 aralığında tutar Bazı yüksek doğruluklu ölçüm cihazları, aralıklarının bir kısmında artı veya eksi %0,25 veya daha iyi değerlere ulaşır.

Sinyal Tespit Yöntemleri

Türbin rotorunun dönüşü, sürtünme ve aşınmaya neden olacak mekanik temas olmaksızın bir elektrik sinyaline dönüştürülmelidir. Ticari gaz türbini debimetrelerinde üç tespit yöntemi kullanılır:

• Değişken isteksizlik manyetik pikap : Sayaç gövdesine monte edilmiş bir bobin düzeneğine gömülü bir kalıcı mıknatıs, rotor kanadı ucunun altından her geçişinde, kanat ucu devrenin manyetik isteksizliğini değiştirdikçe bir voltaj darbesi üretir. Bu yöntem hiçbir harici güce ihtiyaç duymaz, kendi kendine güç sağlayan bir sinyal üretir ve son derece güvenilirdir. Endüstriyel ve kamu hizmetlerindeki çoğu gaz türbini debimetresi için standart algılama yöntemidir.
• Hall etkisi sensörü : Manyetik olarak etkinleştirilen bir yarı iletken cihaz, Hall etkisini kullanarak bıçak uçlarının geçişini algılar. Hall etkisi alıcıları küçük bir güç kaynağı gerektirir ancak düşük rotor hızlarında daha temiz sinyal kenarları sağlayarak ölçüm cihazının düşük akış ölçüm kapasitesini değişken isteksizlik alıcılarının başarabileceğinin ötesine taşır. Düşük akış doğruluğunun kritik olduğu uygulamalarda kullanılır.
• RF (radyo frekansı) kapasitans alımı : Yüksek frekanslı bir osilatör, her bir rotor kanadı sensör yüzeyinden geçerken kapasitanstaki değişimi algılar. Bu temassız yöntem, hem düşük hem de yüksek hızlarda çok doğru bıçak sayımı sağlar ve mümkün olan en geniş doğrusal aralığın gerekli olduğu bazı hassas ve gözetim transfer sayaçlarında kullanılır.

Temel Özellikler ve Uygulamada Ne İfade Ettikleri

Bir gaz türbini debimetresinin doğru şekilde belirlenmesi, her performans spesifikasyonunun gerçek anlamının ve bunun belirli bir uygulamadaki ölçüm kalitesine nasıl yansıdığının anlaşılmasını gerektirir. Üreticiler tutarlı bir terminoloji kullanıyor ancak pratik çıkarımlar bazen pazarlama dili nedeniyle gölgeleniyor.

Akış Aralığı ve Kısma Oranı

Bir gaz türbini akış ölçerin akış aralığı, belirtilen doğruluğun uygulandığı minimum akış hızı (Qmin) ile maksimum sürekli akış hızı (Qmax) arasındaki aralık olarak tanımlanır. Bu iki değerin oranı, yatak açma oranıdır. Çoğu ticari gaz türbini debimetresi, aşağıdaki kısma oranlarına ulaşır: 10:1 ila 20:1 bazı hassas modellerin elde edilmesiyle 30:1 veya daha yüksek gelişmiş rotor yatağı tasarımı ve Hall etkisi veya RF toplama sistemleri kullanılarak. 20:1'lik bir kısma oranı, maksimum 200 m³/saatlik bir akışı ölçecek şekilde boyutlandırılmış bir ölçüm cihazının, belirtilen doğruluk spesifikasyonu dahilinde 10 m³/saat'e kadar olan akışları da doğru bir şekilde ölçeceği anlamına gelir. Bu geniş aralık, düşük akışlarda kabul edilebilir doğruluğu kaybetmeden önce genellikle yalnızca 3:1 ila 5:1 kısma sağlayan diferansiyel basınç cihazlarına göre türbin akış ölçerin temel rekabet avantajlarından biridir.

Doğruluk ve Tekrarlanabilirlik

Gaz türbini akış ölçerlerin doğruluğu tipik olarak tam ölçeğin yüzdesi yerine okuma yüzdesi (oran yüzdesi) olarak belirtilir. Bu ayrım önemli ölçüde önemlidir: artı veya eksi %1,0 okuma doğruluğuna sahip bir sayaç, bu hatayı tüm akış aralığı boyunca korurken, artı veya eksi %1,0 tam ölçek doğruluğuna sahip bir sayaç, düşük akışlarda çok daha büyük bir bağıl hataya sahiptir. Velayet devri başvurularında, OIML R137 ve AGA-7 (Amerikan Gaz Birliği Raporu No. 7), gözetim transfer türbin sayaçlarının okumanın artı veya eksi %1,0'ı dahilinde doğruluğa ulaşması gerektiğini belirtir En iyi performans gösteren ölçüm cihazları artı veya eksi %0,5 veya daha iyi bir değer elde ederek akış aralığı genelinde. Sayacın tekrarlanan ölçümlerde aynı akış koşulu için aynı okumayı üretme yeteneğini tanımlayan tekrarlanabilirlik, genellikle kaliteli türbin sayaçları için artı veya eksi %0,1 ila %0,2 düzeyinde doğruluktan daha iyidir. Yüksek tekrarlanabilirlik, kanıtlama (bir ana ölçüm cihazı kullanılarak sayaç performansının sahada doğrulanması) ve temel gereksinimin mutlak doğruluktan ziyade akış tutarlılığı olduğu uygulamalar için gereklidir.

Basınç ve Sıcaklık Değerleri

Sayacın gövdesi ve iç kısımları, K faktörünü değiştirecek yapısal arıza veya boyut değişikliği olmadan, uygulamanın maksimum çalışma basıncına ve sıcaklığına dayanmalıdır. Doğal gaz hizmetine yönelik gaz türbini akış ölçerleri genellikle aşağıdaki basınç değerlerinde mevcuttur: PN16, PN25, PN40 ve Sınıf 150/300/600 ASME B16.5'e göre, bazı konfigürasyonlarda atmosferik basınçtan 100 bar'a kadar olan hat basınçlarını kapsar. Standart endüstriyel modeller için sıcaklık değerleri yaklaşık olarak eksi 20 ila artı 60 santigrat derece elektronikler için ve yüksek sıcaklıkta servis varyantlarında mekanik gövde için eksi 40 ila artı 120 santigrat derece. Sıvılaştırılmış doğal gaz (LNG) buhar ölçümü için kriyojenik servis sayaçları, paslanmaz çelik gövdeler ve özel olarak seçilmiş yatak ve rotor malzemeleri kullanılarak eksi 196 santigrat dereceye kadar uzanır.

Boru Boyutu Aralığı

Gaz türbini debimetreleri yaklaşık olarak standart hat boyutlarında üretilmektedir. 15 mm (0,5 inç) ila 600 mm (24 inç) Daha küçük boyutlar için levha gövdeli tasarımlarla ve daha büyük nominal çaplar için flanşlı tam delikli gövdelerle nominal delik. Sayaç boyutunun seçimi mutlaka boru hattının nominal deliğiyle aynı olmak zorunda değildir: türbin sayaçları, nominal sürekli çalışmayı aşma ve yatak aşınmasını hızlandırma riski taşıyan maksimum akış hızına yakın veya bu hıza yakın olmak yerine, normal çalışma akışının, doğrusallığın en iyi olduğu sayacın belirtilen akış aralığının üst yarısına düşeceği şekilde boyutlandırılmalıdır.

Gaz Türbini Debimetrelerinin Excel olduğu Uygulamalar

Gaz türbini akış ölçerleri 1950'lerden bu yana ticari olarak üretilmektedir ve çeşitli endüstrilerde uzun bir saha rekoruna sahiptir. Doğruluk, menzil ve nispeten kompakt kurulum ayak izi kombinasyonu, onları aşağıdaki uygulama kategorilerinde tercih edilen seçenek haline getiriyor.

Doğal Gaz Emanet Transferi ve Mali Ölçüm

Gaz türbini debimetrelerinin dünya çapındaki en önemli uygulaması, doğal gazın üreticiler, iletim şirketleri, dağıtım şirketleri ve büyük endüstriyel tüketiciler arasında emanet transferidir. Emanet transfer ölçüm istasyonlarında, sayacın çıkışı doğrudan transfer edilen gazın parasal değerini hesaplamak için kullanılır, bu da ulusal ölçüm standartlarına göre doğruluk ve izlenebilirliği zorunlu kılar. AGA-7, Kuzey Amerika'da doğal gaz saklama aktarımı için türbin debimetre tasarımını, performansını ve kurulumunu düzenleyen endüstri standardıdır. ISO 9951 uluslararası alanda aynı uygulamayı kapsamaktadır. Bu standartlar, gaz ticaret ortakları arasında doğru faturalandırma için sözleşme temelini oluşturan kalibrasyon izlenebilirliğini, belirsizlik bütçelerini, kurulum gerekliliklerini ve kanıtlama prosedürlerini belirtir.

Tipik bir gözetim transfer kurulumunda, otomatik akış değiştirmeye paralel olarak iki veya üç türbin sayacı ve hizmet içi kalibrasyon doğrulaması için özel bir sayaç doğrulayıcı kullanılır. Kanıtlayıcı, sayacı hizmetten çıkarmadan K faktörünün sertifikalı bir hacim standardına göre kontrol edilmesine olanak tanır ve sayaç performansındaki herhangi bir sapmanın, taraflar arasında mali uzlaşma gerektirecek önemli bir ölçüm hatasıyla sonuçlanmadan önce tespit edilmesini ve düzeltilmesini sağlar.

Endüstriyel Proses Gaz Ölçümü

Kimya, petrokimya ve farmasötik üretimde gaz türbini akış ölçerleri, reaktörlere, ısı eşanjörlerine, temizleme sistemlerine ve kaplama sistemlerine hizmet veren boru hattı sistemlerinde nitrojen, oksijen, hidrojen, argon, karbon dioksit ve karışık proses gazlarını ölçer. Yüksek basınçlı temiz gazları işleme yetenekleri ve kompakt gövde boyutları, onları mevcut boru düzenleri nedeniyle alanın kısıtlı olduğu yerlerde kullanışlı kılar. Endüstriyel fırınlar ve kazanlar için brülör yönetim sistemlerinde türbin sayaçları, yanma verimliliği ve emisyon uyumluluğu için optimize edilmiş hava-yakıt oranlarını hesaplamak için kullanılan akış sinyalini sağlar.

Basınçlı Hava ve Enstrüman Gaz Sistemleri

Basınçlı hava, üretimde enerji açısından en yoğun hizmetlerden biridir ve basınçlı hava dağıtım başlıklarına takılan gaz türbini akış ölçerler, enerji yöneticilerinin üretim alanına göre tüketimi ölçmesine, sızıntıyı tespit etmesine ve enerji verimliliği iyileştirmelerini karşılaştırmasına olanak tanır. Sayaç, hat basıncı ve sıcaklığındaki gerçek hacmi ölçer ve bir basınç ve sıcaklık vericisi ve bir akış bilgisayarıyla birleştirildiğinde, saat başına standart metreküp veya dakika başına standart fit küp cinsinden düzeltilmiş hacimsel akış sağlar; bu, yoğun talep dönemlerinde sistem basıncı değişimlerinden bağımsız olarak tüketilen gerçek hava miktarını temsil eder.

Enerji Üretimi Yakıt Gaz Ölçümü

Gazla çalışan enerji santralleri, her bir gaz türbini ve kazana yakıt gazı beslemesini ölçmek için türbin akış ölçerler kullanır. Çevre izin koşulları kapsamında ısı oranı hesaplaması, verimlilik takibi ve emisyon raporlaması için doğru yakıt ölçümü gereklidir. Türbin ölçerden yapılan akış ölçümü, bir kromatograftan yapılan gaz analiziyle birleştiğinde, saat başına tüketilen gazın enerji içeriğinin hesaplanmasına olanak tanır ve bu, tesisin termal verimliliğini ve megawatt-saat üretim başına yakıt maliyetini doğrudan belirler. Yaklaşık 70.000 m³/saat doğalgaz tüketen 400 MW'lık kombine çevrim santralinde yakıt gazı ölçümünde meydana gelen yüzde birlik hata, yıllık yüzbinlerce dolara eşdeğer bir faturalandırma hatası anlamına gelmektedir. tipik gaz fiyatlarında; bu da enerji üretim tesislerinde yüksek kaliteli muhafaza-transfer dereceli türbin sayaçlarına yapılan yatırımı açıklıyor.

Türbin Sayaçlarının En İyi Seçim Olmadığı Sınırlamalar ve Uygulamalar

Gaz türbini akış ölçerin mekanik dönüşe bağımlılığı, belirli hizmet koşullarında, belirli bir uygulama için alternatif teknolojilerle karşılaştırıldığında dürüstçe değerlendirilmesi gereken doğal sınırlamalara sahip olduğu anlamına gelir.

Kirli, Islak veya Aşındırıcı Gazlar

Gaz türbini debimetreleri Güvenilir bir şekilde çalışması için temiz, kuru gaz gerekir. Boru ölçeğinden, inşaat artıklarından veya prosesten taşınan parçacıklardan kaynaklanan kirlenme, rotor kanatlarına ve yatak yüzeylerine zarar vererek, ilerleyen K faktörü kaymasına ve nihai mekanik arızaya neden olur. Sürüklenen sıvılar da benzer hasara neden olur ve sıvı parçacıklar sayaçtan geçerken ani K faktörü değişimlerine neden olabilir. Hidrojen sülfit, klor ve asidik bileşikler dahil aşındırıcı gaz bileşenleri, yatak malzemelerine saldırır ve ıslanan malzemeler korozyon direnci için özel olarak seçilmezse rotorun tutukluk yapmasına neden olabilir. Herhangi bir gaz hizmetinde bir türbin sayacını belirtmeden önce, potansiyel kirletici maddeleri içeren gaz bileşiminin sayacın rotor malzemesi, şaft malzemesi ve yatak tipi ile uyumlu olduğu doğrulanmalıdır. Sayaç girişinde temiz ve kuru olması garanti edilemeyen gazın ultrasonik sayaç veya vorteks ölçer gibi hareketli parçası olmayan bir teknoloji ile ölçülmesi gerekmektedir.

Titreşimli Akış

Pistonlu kompresörler ve pozitif deplasmanlı pompalar, aşağı akış borularında gaz akışının periyodik olarak hızlanmasına ve yavaşlamasına neden olan basınç titreşimleri üretir. Atalet ve kanat açısı geometrisi nedeniyle bir türbin rotoru, titreşimli akışa aşırı kayıt yaparak yanıt verir: gaz hızı arttığında hızlanır ve hız azaldığında daha yavaş yavaşlar, bu da sistematik bir pozitif ölçüm hatası üretir. Şiddetli titreşimli koşullarda bu hata şu seviyeye ulaşabilir: %5 ila 10 veya daha fazla velayet devri veya süreç kontrolü amaçları açısından tamamen kabul edilemez. Sayacın yukarı akışına monte edilen titreşim sönümleyiciler veya atalet etkilerine duyarlı hareketli rotoru olmayan bir ultrasonik sayacın seçilmesi, titreşimli akış ortamları için iyileştirme seçenekleridir.

Çok Düşük Akış Hızları ve Düşük Reynolds Sayıları

Türbin ölçerin Qmin spesifikasyonunun altında, yatak sürtünmesi ve sürükleme kuvvetleri gaz akışından gelen itici kuvvete göre önemli hale gelir ve rotorun akış hızıyla orantılı hızın altında yavaşlamasına neden olur. K faktörü kalibre edilmiş değerinden sapar ve ölçüm hatası hızla artar. Akışın uzun süreler boyunca düzenli olarak Qmax'ın %10'unun altına düştüğü uygulamalarda türbin sayaçları yetersiz hizmet vermektedir. Termal kütle akış ölçerler veya Coriolis ölçerler, türbin ölçüm cihazının minimum akış eşiğine tutarlı bir şekilde ulaşılamadığı durumlarda düşük akışlı gaz ölçümü için daha uygundur.

Doğru Ölçüm İçin Kurulum Gereksinimleri

Gaz türbini debimetreleri, girişlerindeki gazın hız profiline duyarlıdır. Sayaca giren tamamen gelişmiş, simetrik, girdapsız hız profili, rotorun tüm kanat segmentlerinde eşit tepki vermesini ve K faktörünün kalibre edilmiş değerle eşleşmesini sağlar. Yukarı yöndeki boru bağlantı parçalarının neden olduğu bozulmuş profiller, etkili K faktörünü değiştiren asimetrik veya dönen bir akış oluşturur ve hiçbir elektronik ayarın tam olarak düzeltemeyeceği sistematik ölçüm hatasına neden olur.

Düz Boru Çalışması Gereksinimleri

Bir gaz türbini debimetresinin yukarı ve aşağı yönünde gerekli olan minimum düz boru hatları, yukarı yöndeki rahatsızlığın tipine ve ciddiyetine bağlıdır. AGA-7, yaygın boru konfigürasyonları için özel rehberlik sağlar:

Boru alanı kısıtlamaları nedeniyle gerekli düz boru uzunluğuna ulaşılamadığında, sayacın yukarı akışına monte edilen bir akış düzenleyici, girdabı kırarak ve hız profili bozulmalarını yeniden dağıtarak gerekli düz boru hattını önemli ölçüde azaltabilir. ISO 17089 veya AGA-7 ek tavsiyelerine uygun akış düzenleyiciler, yukarı akış gereksinimini yaklaşık olarak azaltır Saç kremini takip eden 10D çoğu boru konfigürasyonunda, şartlandırıcı eleman boyunca küçük bir kalıcı basınç düşüşü pahasına.

Yön ve Montaj Konumu

Gaz türbini debimetreleri, sayacın yön için tasarlanması koşuluyla, yatay, dikey yukarı ve dikey aşağı akış dahil olmak üzere herhangi bir boru yönünde monte edilebilir. Yatay kurulum en yaygın olanıdır ve genellikle tercih edilir çünkü yoğuşma izleri taşıyan gaz hatlarında dikey aşağı akışla oluşabilecek sayaç girişinde sıvı birikme potansiyelini ortadan kaldırır. Dikey kurulum gerekiyorsa, mevcut sıvının kanat uçlarında birikmek yerine rotordan uzağa akmasını sağlamak için aşağı akış yerine yukarı akış tercih edilir. Sayacın, hizmeti kesintiye uğratacak iskele veya geçici boru izolasyonuna ihtiyaç duyulmadan, bakım ve inceleme için erişilebilir bir konuma kurulması gerekir.

Hacim Düzeltme ve Sıcaklık ve Basınç Telafisi

Bir gaz türbini akış ölçer, basınç ve sıcaklık hat koşullarında sayaçtan geçen gerçek gaz hacmini ölçer. Çoğu ticari ve endüstriyel uygulamada, ilgilenilen miktar hat koşullarındaki gerçek hacim değil, ilgili sözleşmeye veya düzenleyici standarda bağlı olarak tipik olarak 0 santigrat derece ve 101,325 kPa (standart metreküp) veya 15 santigrat derece ve 101,325 kPa olmak üzere bir referans durumuna göre düzeltilmiş standart hacim veya kütledir.

Akış Bilgisayarının Rolü

Bir akış bilgisayarı, türbin ölçüm cihazından darbe sinyalinin yanı sıra ölçüm cihazının yanına veya yakınına monte edilen vericilerden gelen basınç ve sıcaklık sinyallerini alır ve düzeltilmiş hacmi veya kütle akışını gerçek zamanlı olarak hesaplamak için gerçek gaz durum denklemini uygular. Yüksek basınçlarda gerçek gaz davranışının ideal gaz davranışından sapmasını açıklayan gazın sıkıştırılabilirlik faktörü Z, mali ölçüm için gereken doğruluğu elde etmek amacıyla AGA-8 (doğal gaz için) gibi bir gaz bileşimi denkleminden hesaplanmalıdır. 70 barlık bir hat basıncında, doğal gazın sıkıştırılabilirlik faktörü yaklaşık 0,85 olabilir; bu, hat koşullarındaki gerçek hacmin, ideal gaz hesaplamalarının öngördüğü hacmin yalnızca %85'i olduğu anlamına gelir. ve sıkıştırılabilirliğin ihmal edilmesi, bu basınçtaki her ölçüm hesaplamasında %15'lik sistematik bir hataya yol açacaktır. Bu nedenle, AGA-8'in veya eşdeğer durum denkleminin akış bilgisayarının doğru şekilde uygulanması, türbin ölçüm cihazının kalibrasyon kalitesi kadar genel sistem doğruluğu açısından da önemlidir.

Enerji Ölçüm Entegrasyonu

Ticari işlemin hacim yerine enerji içeriğine dayandığı doğal gaz uygulamaları için akış bilgisayarı, standart hacimsel akış hızını gazın kalorifik değeriyle çarparak hesaplamasını enerji akışına kadar genişletir. Isıl değer, bileşimin ölçüm istasyonunun kendisindeki gaz kromatografı analizinden veya taraflar arasında mutabakata varılan temsili bir değerden elde edilir. Türbin sayacı darbesinden hacim düzeltmesine ve enerji hesaplamasına kadar olan enerji ölçüm zinciri, mali ölçüm sisteminin temel işlevidir ve devreye alma sırasında ve sonraki test aralıklarında ulusal ölçüm standartlarına göre denetlenir.

Bakım ve Rulman Ömrü

Bir gaz türbini debimetresinin birincil bakım gereksinimi rotor yatak sistemidir. Rotor, çalışma sırasında sürekli olarak yüksek hızda döner ve rotor şaftını destekleyen yataklar, sonunda değiştirilmesini gerektiren aşınmaya maruz kalır. Rulman aşınma oranı, sayacın bakım aralığını ve K faktörünün zaman içindeki stabilitesini belirler; bu da rulman kalitesini yüksek güvenilirliğe sahip bir gaz türbini debimetresinde en önemli tasarım parametrelerinden biri haline getirir.

Rulman Çeşitleri ve Ömürleri

Ticari gaz türbini debimetrelerinde her biri farklı performans ve uzun ömür özelliklerine sahip üç yatak tipi kullanılır:

• Kovanlı (kaymalı) rulmanlar : Rotor milini ince bir gaz veya yağlayıcı tabakasının desteklediği hidrodinamik yataklar. Temiz kuru gaz hizmetinde, proses gazının kendisi yağlama sağlar, harici yağlayıcı tedariki ihtiyacını ortadan kaldırır ve gaz akışının kirlenmesini önler. Temiz doğal gaz hizmetinde kovanlı rulmanlar ömürlerine ulaşabilir beş ila on yıl veya daha fazla Değiştirme gerektirmeden önce.
• Bilyalı rulmanlar : Döner elemanlı rulmanlar, başlangıçta düşük sürtünme ve düşük akış hızları sağlayarak ölçüm cihazının kullanışlı aralığını kovanlı yatakların dayanabileceğinden daha düşük akış hızlarına doğru genişletir. Ancak bilyalı rulmanlar, sayaç gövdesi içindeki ayrı bir yağlayıcı rezervuarından veya proses gazındaki yağlayıcı sisten sağlanması gereken yağlamaya ihtiyaç duyarlar ve kirli gaz uygulamalarındaki kovanlı yataklara göre kirlenme hasarına karşı daha hassastırlar.
• Seramik rulmanlar : Zirkonya veya silisyum karbür seramik rulmanlar, mükemmel aşınma direnci, kimyasal eylemsizlik ve geleneksel metalik rulmanların hızlı aşınma veya korozyon saldırısına maruz kalacağı korozif veya kuru gaz ortamlarında yağlama olmadan çalışma yeteneği sunar. Seramik rulmanlar, asitli gaz (hidrojen sülfür içeren) ve aşındırıcı gaz uygulamaları için giderek daha fazla tercih edilmektedir.

Durum İzleme ve Kestirimci Bakım

Modern gaz türbini debimetre tasarımları, ölçüm cihazını inceleme için çıkarmadan, hizmet sırasında rulman bozulmasını veya rotor hasarını tespit etmeye yönelik bir araç sağlayan çift rotorlu veya çift pikaplı konfigürasyonu içerir. Çift rotorlu sayaçlarda iki rotor, sayaç gövdesi içerisine seri olarak yerleştirilmiştir. Normal koşullar altında her iki rotor da gaz akışının belirlediği hızlarda döner ve hızlarının oranı kanat açılarıyla sabitlenir. Rulman aşınması veya rotor hasarı, bir rotoru diğerinden farklı şekilde etkilemeye başladığında, dönüş hızlarının oranı değişir ve ölçüm doğruluğu önemli ölçüde bozulmadan önce gelişen mekanik sorunları gösteren bir teşhis sinyali sağlar. Bu öngörücü bakım yeteneği, operatörlerin sayaç arızası olaylarına tepkisel olarak yanıt vermek yerine, planlı bakım kesintileri sırasında rulman değiştirmeyi planlamalarına olanak tanır emanet transfer hizmeti, maliyetli sayaç değiştirme prosedürlerini ve potansiyel fatura anlaşmazlıklarını tetikleyebilir.

Kalibrasyon, Kanıtlama ve İzlenebilirlik

Velayet aktarımında veya mali ölçümde kullanılan bir gaz türbini akış ölçerin doğruluğu, yalnızca K faktörü eğrisini oluşturan kalibrasyon kadar iyidir ve K faktörünü doğrulayan kanıtlama programı, hizmet süresi boyunca sabit kalır. Kalibrasyon ve kanıtlama, yasal olarak uygulanabilir ticari işlemler için gereken metrolojik izlenebilirliği birlikte sağlayan farklı ancak tamamlayıcı faaliyetlerdir.

Fabrika Kalibrasyonu

Fabrika kalibrasyonu, referans olarak izlenebilir bir ana sayaç veya hacim standardı ile birlikte, genellikle hava veya doğal gaz gibi bir referans ortamı kullanılarak bir akış kalibrasyon tesisinde gerçekleştirilir. Kalibrasyon, ölçüm cihazının aralığı boyunca çoklu akış hızlarında K faktörünü oluşturarak ölçüm cihazının elektronik vericisinde veya ilgili akış bilgisayarında saklanan bir kalibrasyon tablosu veya polinom düzeltme eğrisi üretir. Kalibrasyon sertifikaları, kullanılan referans standardını, bunun ulusal veya uluslararası ölçüm standartlarına göre izlenebilirliğini, referans standardının belirsizliğini ve test edilen her akış hızında sayacın kalibre edilmiş K faktörünün genişletilmiş belirsizliğini belirtmelidir. Gözaltına alma amaçlı sayaçlar için, atmosferik basınçta hava kalibrasyonu ile yakalanmayan K faktörü üzerindeki yoğunluk etkilerinden kaçınmak için servis basıncını temsil eden koşullarda gaz üzerinde kalibrasyon yapılmalıdır.

Hizmet İçi Kanıtlama

Sayaç doğrulama, hizmette kurulu bir sayacın K faktörünü, kalibre edilmiş bir doğrulama cihazına veya bilinen kalibrasyona sahip bir ana ölçüm cihazına karşı, sayacı boru hattından çıkarmadan doğrular. Boru kanıtlayıcılar, küçük hacimli kanıtlayıcılar ve ana sayaç kanıtlayıcılar, gözetim transfer hizmetinde gaz türbini akış ölçerler için kullanılan üç temel kanıtlama yöntemidir. Yürürlükteki düzenlemeler ve ticari anlaşmalar kapsamında gerekli olan kanıtlama sıklığı değişiklik gösterir ancak genellikle şu aralıklardadır: aylıktan yıllıka ölçülen işlemin boyutuna ve sayacın stabilite geçmişine bağlı olarak. Kanıtlama sonuçları belirlenen K faktörüyle karşılaştırılır ve eğer sapma kararlaştırılan toleransı aşarsa (sözleşmeye bağlı olarak tipik olarak artı veya eksi %0,25 ila %0,5), sayaç faktörü ayarlanır ve tutarsızlık, son geçerli kanıtlamadan bu yana ölçüm dönemi için bir faturalandırma düzeltmesini tetikleyebilir.

Gaz Türbini Debimetre Seçimi Kontrol Listesi

Belirli bir uygulama için gaz türbini akış ölçerinin seçilmesi, proses koşullarının, performans gereksinimlerinin ve kurulum kısıtlamalarının sistematik olarak değerlendirilmesini gerektirir. Aşağıdaki kontrol listesi, bir spesifikasyonun tamamlanabilmesi için tanımlanması gereken kritik parametreleri kapsar:

1. Gaz bileşimini tanımlayın ve temizliği onaylayın : Eser miktardaki kirleticiler, yoğuşma potansiyeli ve aşındırıcı türler dahil tüm bileşenleri tanımlayın. Tüm çalışma koşullarında gazın sayaç girişinde temiz ve kuru olduğunun garanti edilebildiğini doğrulayın.
2. Minimum, normal ve maksimum hızları içeren akış aralığını belirleyin : Gerekli akış aralığının, tek bir ölçüm boyutunun ulaşılabilir kısma aralığı dahilinde olduğunu doğrulayın veya gerekli aralık, tek bir ölçüm cihazının kapsayabileceği alanı aşarsa, otomatik akış değiştirmeyle paralel olarak birden fazla ölçüm cihazı planlayın.
3. Doğruluk ve aralıklanabilirlik gereksinimlerini belirtin : Uygulamanın mali düzeyde artı veya eksi %0,5 doğruluk gerektirip gerektirmediğini veya süreç düzeyinde artı veya eksi %1,0 veya artı veya eksi %2,0 spesifikasyonunun kabul edilebilir olup olmadığını belirleyin, çünkü bu doğrudan sayaç maliyetini etkiler.
4. Maksimum çalışma basıncını ve sıcaklığını doğrulayın : Sayaç basıncı ve sıcaklık değerlerinin yalnızca normal çalışma koşullarını değil, maksimum bozulma koşullarını da aştığını doğrulayın.
5. Mevcut düz boru hatlarını değerlendirin : Gereken yukarı ve aşağı yöndeki düz hatların elde edilebildiğini doğrulamak için kurulum sahasını inceleyin veya elde edilemiyorsa akış düzenleyici kurulumunu planlayın.
6. Çıkış sinyalini ve entegrasyon gereksinimlerini belirleyin : Darbe çıkışının doğrudan akış bilgisayarına mı, DCS giriş kartına mı yoksa SCADA sistemine mi bağlanacağını doğrulayın ve gerekli çıkış formatını (frekans, HART, Modbus veya darbe sayımı) belirtin.
7. Kanıtlama yöntemini ve aralığını belirtin : Saklama transfer sayaçları için, bazı ispat yöntemleri sayaç gövdesi tasarımına özel gereklilikler getirdiğinden, sayaç ve ispatlayıcı belirtilmeden önce ispat yöntemi konusunda ticari taraflarla anlaşmaya varılmalıdır.

Gaz türbini debimetresi, küçük endüstriyel kurulumlardan büyük çaplı doğal gaz iletim ölçüm istasyonlarına kadar tüm aralıkta yüksek hızlı temiz gaz ölçümü için en doğru, güvenilir ve uygun maliyetli teknolojilerden biri olmayı sürdürüyor. Mekanik basitliği, iyi anlaşılmış hata kaynakları, geniş aralıkta çalışılabilirliği ve olgun kalibrasyon ve kanıtlama altyapısı, altmış yılı aşkın süredir doğal gaz mali ölçümünde baskın teknoloji rolünü sürdürüyor ve mevcut pazardaki hiçbir şey, onu gerçekten üstün olduğu uygulamalar için öngörülebilir gelecekte bu konumdan uzaklaştıracak rekabet avantajlarının yeterince zorlayıcı bir kombinasyonunu sunmuyor.
