Akış Doğruluğunu Etkileyen Dokuz Gizli Kurulum Hatası

Debimetre Kurulumu Sırasında Hiç Yanlış Okumalarla, Zor Bakımla veya Komple Arızayla Karşılaştınız mı?

Çoğu durumda sorun cihazın kendisinde değil, genellikle gözden kaçan kurulum detaylarında yatmaktadır.
Elektromanyetik akış ölçerler için yetersiz düz boru hatları, değişken alan ölçerler için yanlış konumlandırılmış filtreler veya kama akış ölçerlere aşağıya doğru monte edilen basınç muslukları - tüm bu küçük hatalar, önemli sistem arızalarına yol açabilir.
Bu makale, akış ölçer uygulamalarında karşılaşılan en yaygın dokuz yerinde kurulum sorununu özetlemekte ve bu tuzaklardan doğrudan kaynağından kaçınmanıza yardımcı olmaktadır.

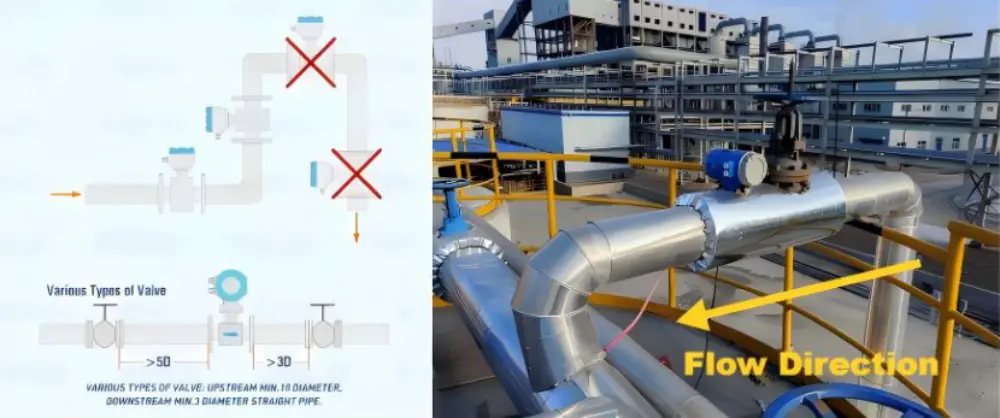

01. Yanlış Montaj Konumu veya Yetersiz Düz Boru Uzunluğu (Elektromanyetik Debimetre)

• Doğru ölçüm sağlamak için akış ölçerin daima dolu boru koşulunda çalışması gerekir.

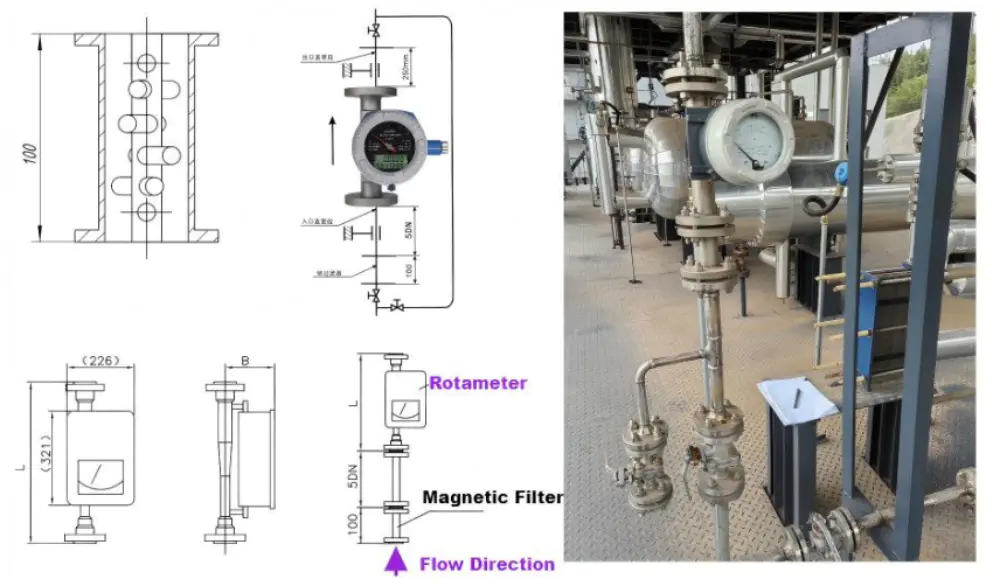

02. Manyetik Filtrenin Yanlış Montajı (Değişken Alan Debimetresi)

• Giriş düz akışı, manyetik filtreden önce değil, akış aşağısında ölçülmelidir.

03. Kamalı Debimetrenin Yanlış Montajı

• Basınç boşaltma flanşının aşağıya bakacak şekilde veya bir platforma çok yakın monte edilmesi, bakım için yer bırakmaz ve basınç portunda tortu birikmesine neden olarak ölçüm hatalarına yol açar. Daima doğru yönlendirmeyi ve bakım boşluğunu sağlayın.

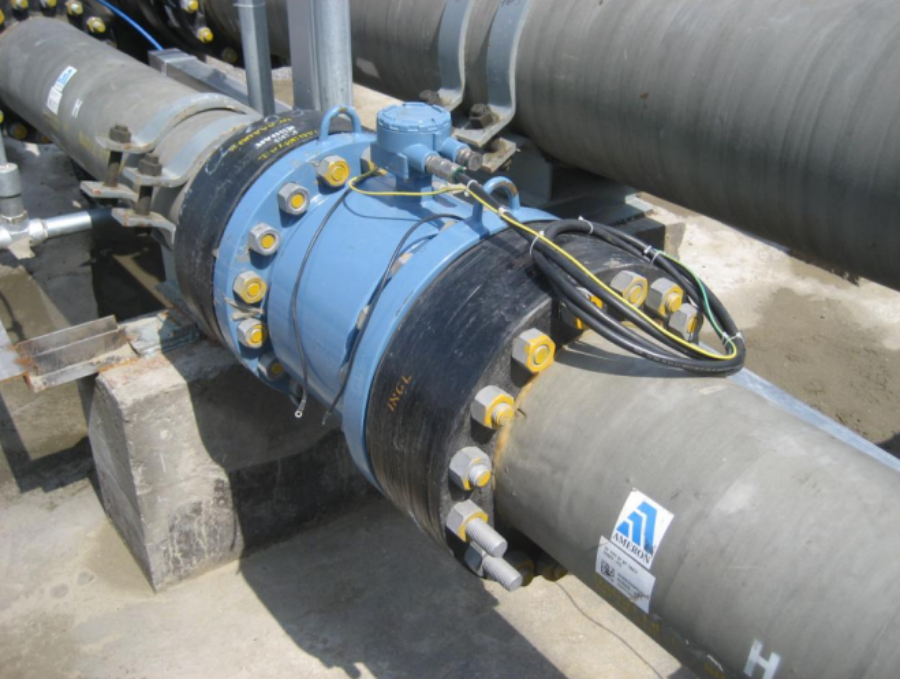

04.Metalik Olmayan Boru Hatları İçin Gerekli Topraklama Halkaları (Elektromanyetik Debimetre)

• Elektromanyetik debimetreler uygun şekilde topraklanmalıdır.
• Metalik boru hatları için dahili topraklama elektrotları kullanılabilir.
• Metalik olmayan veya astarlı metal borular için, kararlı sinyal referansını sağlamak amacıyla topraklama halkaları gereklidir.

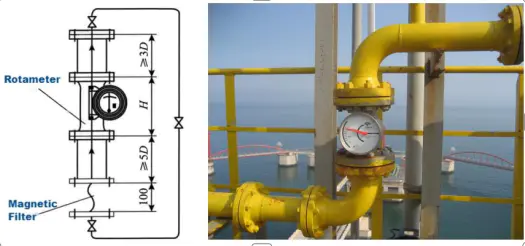

05. Yukarı ve Aşağı Yönde Düz Çalışma Gereksinimleri (Değişken Alan Debimetresi)

• Giriş ve çıkış boruları sayaç deliği boyutuna uygun olmalıdır.
• Kurulum alanı izin veriyorsa, en az 5D yukarı akış ve 3D aşağı akış düz boru uzunluklarını koruyun.
• Not: Bazı üreticiler düz çalışma gerekliliğinin olmadığını iddia edebilir. ancak yine de yeterli uzunluklar tavsiye edilir
  optimum doğruluk.

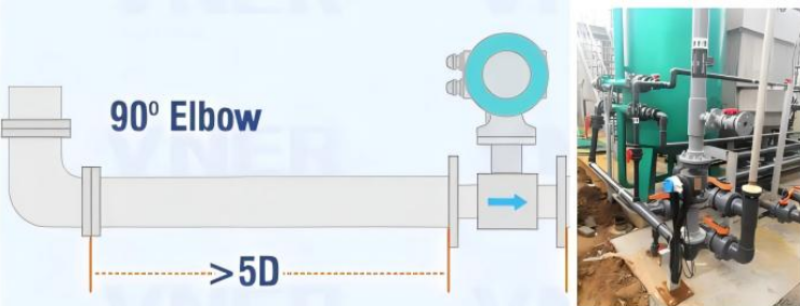

06. Yukarı ve Aşağı Düz Çalışma Gereksinimleri (Elektromanyetik Debimetre)

• Debimetreyi vanalar, dirsekler veya baypas hatları gibi akışı bozan elemanların yakınına monte etmekten kaçının.
• Mümkün olduğunda, en az 10D yukarı akış ve 5D aşağı akış düz koşular sağlayın (“10D-5D kuralı”).
• Sabit ve doğru okumalar elde etmek için en azından 5D yukarı akış ve 3D aşağı akışı koruyun.

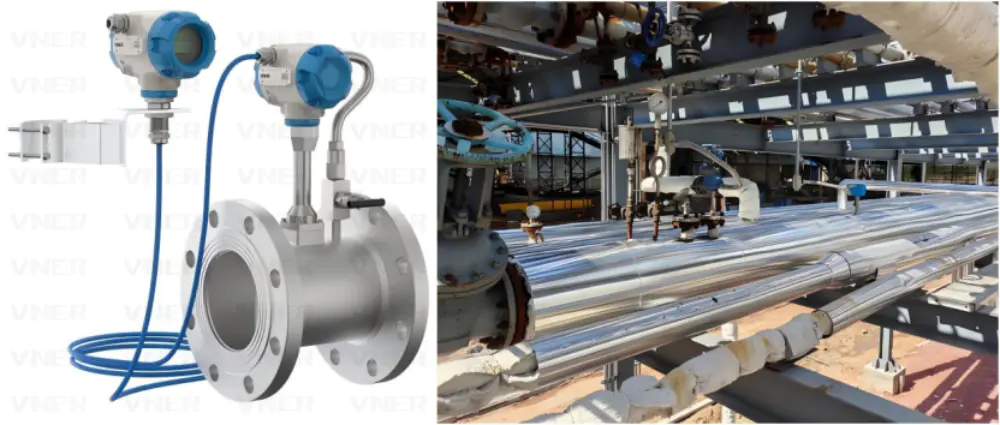

07.Buhar Ölçümü İçin Önerilen Uzak Tip Vortex Debimetre

• Buhar ölçümü ve boru rafı kurulumları için uzak (bölünmüş tip) vorteks akış ölçer önerilir. Bu konfigürasyon, uzaktan okumaya ve parametre kurulumuna izin vererek vericiyi yüksek sıcaklık bölgelerinden (>250 °C) uzak tutar ve onu yüksek veya erişilemez konumlar için uygun hale getirir.
• Uzak kablo, üretici tarafından sağlanan, standart 5 m uzunluğunda (20 m'ye kadar özelleştirilebilir) iki damarlı, korumalı bir kablo olmalıdır.

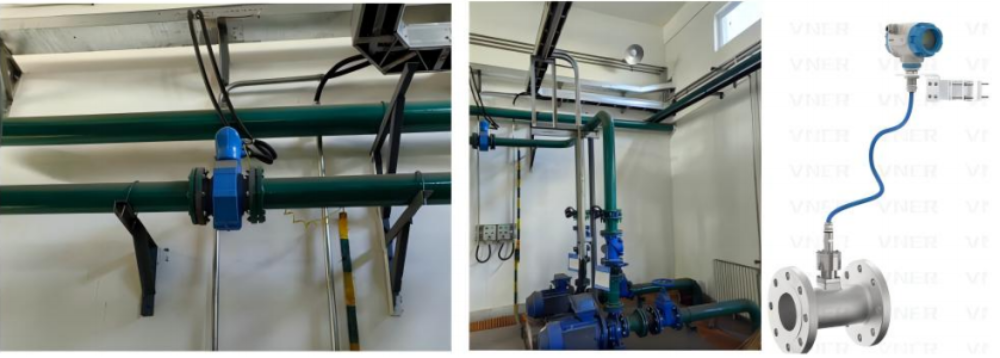

08. Ulaşılması Zor Kurulumlar için Uzak Tip Aletler Kullanın

• Sahada gözlem veya ayarlamanın zor olduğu yüksekte, hendeklerde veya boru rafları boyunca bulunan kurulumlarda, daha güvenli ve daha rahat çalışma için uzaktan tip cihazlar şiddetle tavsiye edilir.

09.Diferansiyel Basınç Transmitterlerinin Montaj Konumu (Orifis Debimetresi)

• Kurulum düzenine bağlı olarak fark basınç vericisi, daha kolay kalibrasyon ve bakım için zemin seviyesine veya erişilebilir bir platforma monte edilmelidir.

• Bu dokuz örnek, akış ölçüm uygulamalarında karşılaşılan en yaygın kurulum hatalarını vurgulamaktadır. Kurulum sırasında bu ayrıntıları anlayıp bunlara değinerek güvenilirliği artırabilir, arıza süresini azaltabilir ve uzun vadeli ölçüm doğruluğu sağlayabilirsiniz.
