Coriolis Kütle Akış Ölçerini Modern Endüstride Yüksek Doğrulukta Ölçüm İçin Nihai Çözüm Yapan Nedir?

Endüstri 4.0'ın derin dönüşümünün ortasında, akışkan ölçüm hassasiyeti artık sadece teknik bir parametre değil; otomatik üretim verimliliğini ve akıllı izleme seviyelerini ölçmek için temel bir ölçüm haline geldi. Yıkıcı tasarım felsefesiyle, Coriolis Kütle Akış Ölçer genellikle sıcaklık, basınç ve sıvı yoğunluğu gibi çevresel faktörler tarafından kısıtlanan geleneksel hacimsel ölçümün zincirlerini tamamen kırdı. Şu anda bu teknoloji, petrokimya, gıda ve ilaç, yarı iletken üretimi ve denizcilik endüstrisi gibi üst düzey imalat sektörlerine hızla nüfuz ederek karmaşık sıvı izleme için tanınan "altın standart" haline geliyor. Küresel endüstriler karbon nötrlüğüne ve atık azaltımına yönelirken, kütleyi doğrudan ölçme yeteneği, kaynak optimizasyonu ve karbon ayak izi takibi için nihai veri temelini sağlar.

Coriolis Kütle Akış Ölçer nedir?

Coriolis kütle akış ölçeri, klasik dinamik ilkelere, özellikle Coriolis etkisine dayalı olarak tasarlanmış gelişmiş, hassas bir cihazdır. Fiziksel açıdan geleneksel orifis, türbin veya elektromanyetik debimetrelerden nesiller boyu farklıdır. Geleneksel cihazlar çoğunlukla, termal genleşme veya büzülmeden kaynaklanan girişime oldukça duyarlı olan sıvı "hacmini" ölçer. Buna karşılık, bir Coriolis ölçüm cihazı sıvının "gerçek kütlesini" ölçer; bu, sıvı ister kaynayan bir sıvı ister sıkıştırılmış bir gaz olsun, herhangi bir çalışma koşulu altında sabit kalan fiziksel bir miktardır.

Dahili olarak çekirdeği, hassas bir şekilde kontrol edilen titreşim durumunda tutulan bir veya iki ölçüm tüpünden oluşur. Yüksek frekanslı küçük bir aktüatör (sürücü bobini), ölçüm tüplerini tıpkı bir diyapozon gibi kendi doğal frekanslarında titreşmeye yönlendirir. Bu tasarım, titreşen bir sistem içinde hareket eden akışkan parçacıklarının ürettiği eylemsizlik kuvvetini ustaca kullanarak kütlenin soyut özelliğini yakalanabilir mekanik sinyallere dönüştürür. Bu doğrudan ölçüm yaklaşımı, karmaşık yoğunluk hesaplamalarına olan ihtiyacı ortadan kaldırarak proses mühendisleri için "doğruluğun tek kaynağı" sağlar.

Kütle Akış Ölçer Nasıl Çalışır?

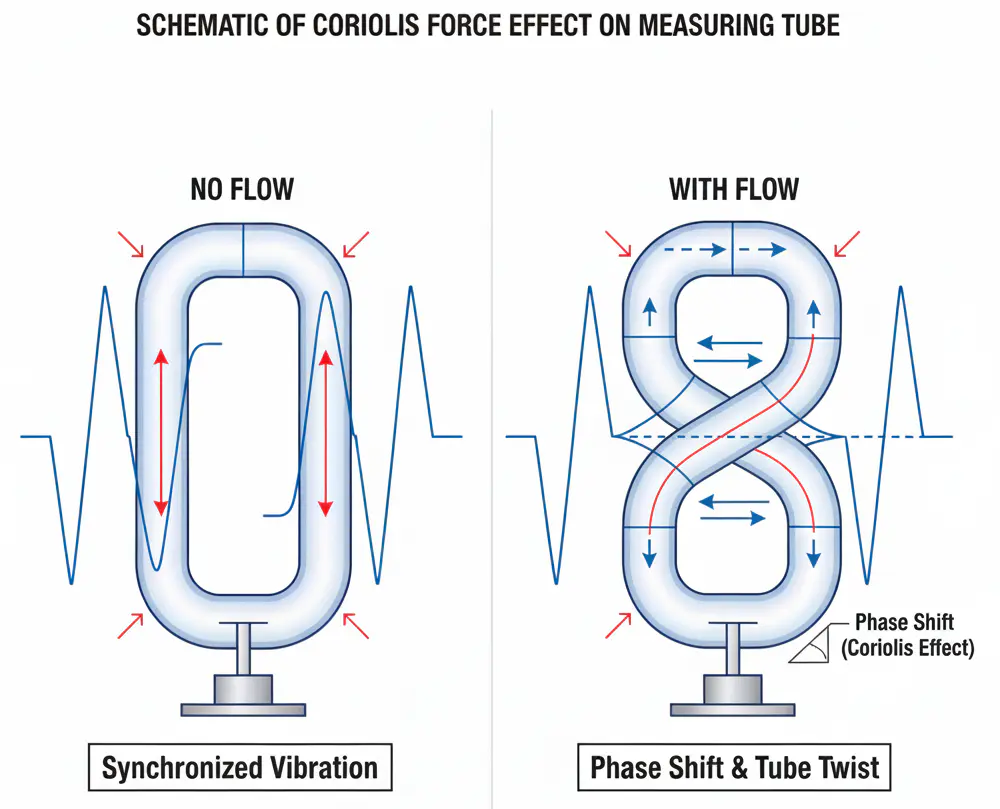

Bu akış ölçerin çalışma mekanizmasını derinlemesine anlamak için, yüksek frekanslı titreşimli tüplere giren akışkanın dinamik mekanik davranışını gözlemlememiz gerekir. Bu süreç dört temel teknik aşamaya ayrılabilir:

Yüksek Frekanslı Titreşim Uyarımı: Akış ölçer çalışmaya başladığında, aktüatör ölçüm tüplerini yüksek frekansta (tipik olarak 400-1000 Hz) mikro titreşimler üretecek şekilde çalıştırır. Statik bir durumda (akış yok), tüm tüpün titreşim döngüleri hem zaman hem de uzay açısından tamamen senkronize edilir. Giriş ve çıkıştaki sensörler aynı sinüs dalgalarını algılar.

Coriolis Kuvvetinin Katılımı: Sıvı veya gaz, titreşimli tüplerden yüksek hızda akmaya başladığında, hareketli akışkan parçacıkları atalet nedeniyle tüplerin periyodik titreşimine direnmeye çalışır. Giriş tarafında akışkan, titreşim merkezinden uzağa itilmeye karşı koyar; çıkış tarafında geri çekilmeye karşı dayanıklıdır. Bu etkileşim kuvveti fizikte "Coriolis Kuvveti" olarak bilinir.

Mekanik Deformasyon ve Büküm: Coriolis kuvveti tüpün giriş ve çıkış yarımlarına zıt yönlerde etki ederek tüpün çıplak gözle görülemeyen hafif bir "bükülme" veya "deformasyona" uğramasına neden olur. Bu mekanik bükülme, kütle akış hızıyla doğru orantılıdır; ne kadar çok kütle hareket ederse, kuvvet o kadar büyük olur ve bükülme de o kadar belirgin olur.

Faz Kayması Dönüşümü ve Veri Kod Çözme: Bu deformasyon tüpün iki ucu arasındaki senkronizasyonu bozar. Giriş ve çıkış uçlarına takılan sensörler, iki titreşim sinyali arasındaki "Faz Kaymasını" (zaman gecikmesi) yakalar. Sistem, yüksek performanslı dijital sinyal işleme (DSP) çipleri aracılığıyla, bu mikrosaniyelik zaman farkını anında son derece doğru kütle akışı okumalarına dönüştürürken, aynı zamanda doğal frekanstaki değişimden yoğunluğu da hesaplıyor.

Coriolis Debimetrelerin Önemli Faydaları Nelerdir?

Sebep Coriolis akış ölçerler Birçok üst düzey endüstriyel senaryoda geleneksel olanların yerini alması neredeyse tavizsiz teknik avantajların birleşiminden kaynaklanmaktadır:

Rakipsiz Ölçüm Doğruluğu ve Tekrarlanabilirlik: Modern Coriolis ölçüm cihazları ±%0,1 ve hatta ±%0,05 kadar yüksek kütle ölçüm doğruluğu sağlayabilir. Bu düzeyde bir hassasiyet, %0,5'lik bir hatanın bile bir yıl içinde milyonlarca dolarlık kayba yol açabileceği saklama transferi için kritik öneme sahiptir. Yüksek tekrarlanabilirlik, üretim sürecinin partiler halinde tutarlı kalmasını sağlar.

Üstün Titreşim ve Çevresel Bağışıklık: Cihazın dahili çalışma frekansı tipik olarak tam olarak 400 Hz civarına ayarlanır. Bu yüksek frekanslı çalışma, doğal bir "filtre" görevi görerek cihazın kendi ölçüm sinyalini, büyük pompa setlerinin, endüstriyel kompresörlerin veya gemi ana motorlarının gürültüsü gibi endüstriyel ortamlarda yaygın olan düşük frekanslı mekanik gürültüden ayırt etmesine olanak tanır. Bu, en "gürültülü" tesis koşullarında bile son derece yüksek okuma kararlılığı sağlar.

Basitleştirilmiş Mühendislik Uygulaması ve Düşük Yaşam Döngüsü Bakımı:

• Düz Boru Gereksinimi Yok: Akış profillerini stabilize etmek için 10-20 çaplı düz boru gerektiren türbin veya ultrasonik sayaçlardan farklı olarak Coriolis sayaç, akış profilinden bağımsızdır. Açık deniz platformları veya gemi kabinleri gibi sıkışık alanlarda bu, büyük miktarda alan ve mühendislik maliyeti tasarrufu sağlar.
• Akışta Hareketli Parça Yok: Aşınacak yataklar veya tıkanacak rotorlar yoktur. Bu, kritik altyapı için inanılmaz derecede düşük bir toplam sahip olma maliyeti (TCO) ve yüksek çalışma süresi sağlar.

Çoklu Parametre Entegrasyonlu "Dijital Sensör": Tek bir Coriolis ölçüm cihazı bir "üçlü" veri sağlar: Kütle Akışı, Yoğunluk ve Sıcaklık. Bu değerleri entegre ederek ölçüm cihazı aynı zamanda Hacim Akışı ve Konsantrasyon çıktısı da verebilir, böylece üç ayrı cihazı etkili bir şekilde tek bir dijital düğümle değiştirebilir.

VNER AC, AG ve AH Serisi: Endüstriyel Zorluklara Özel Çözümler

Modern endüstrinin çeşitli ve genellikle aşırı taleplerini karşılamak için VNER, her biri belirli operasyonel ortamlar ve düzenleyici standartlar için tasarlanmış üç özel Coriolis kütlesel akış ölçer serisi geliştirmiştir.

1. AC Serisi Coriolis Kütle Akış Ölçer: Çok Yönlü Endüstriyel Uygulamaların Amiral Gemisi

AC Serisi Coriolis Kütle Akış Ölçer Çok çeşitli endüstriyel sektörlerde yüksek hassasiyetli kütle akışı ve yoğunluk ölçümü için çok yönlü bir "işgücü" olarak hizmet etmek üzere tasarlanan VNER'in amiral gemisi teknolojisinin zirvesini temsil ediyor.

• Teknik Mükemmellik ve Sinyal Bütünlüğü : A Serisi tam dijital verici platformuyla güçlendirilmiş olup, ultra düşük akış sinyallerini kolaylıkla işlemek için gelişmiş Dijital Sinyal İşleme'den (DSP) yararlanır. Entegre MFD™ (Çok Frekanslı Sürücü) teknolojisi, tipik olarak geleneksel sayaçların arızalanmasına neden olan sürüklenen gaz veya gaz-sıvı iki fazlı koşulların varlığında bile olağanüstü stabilite sağlar.

• Olağanüstü Özellikler : 1'e kadar kütle akış doğruluğuna sahiptir. ±%0,05 ve çalışma basınçlarına kadar dayanabilir 15,0MPa . Kriyojenik bölgelerde çalışabilen modellerle termal dayanıklılığı eşsizdir. -196°C veya aşırı sıcakta 380°C .

• Anahtar Uygulamalar : Hassas kimyasal dozajlama, rafinerilerde hidrokarbon harmanlama ve zorlu açık deniz ortamlarında yüksek basınçlı kimyasal enjeksiyon kızakları için tercih edilen seçimdir.



2. AG CNG/LNG Özel Coriolis Kütle Akış Ölçer: CNG ve LNG Yakıt Dolumuna Özel

AG CNG/LNG Özel Coriolis Kütle Akış Ölçer Sıkıştırılmış Doğal Gaz (CNG) ve Sıvılaştırılmış Doğal Gaz (LNG) saklama transferinin benzersiz zorluklarına odaklanan, özellikle doğal gaz değer zinciri için tasarlanmış son derece uzmanlaşmış bir hattır.

• Yüksek Basınç ve Kriyojenik Dayanıklılık : AG CNG015 modeli, araç yakıt ikmali sırasındaki aşırı basınçlara dayanacak şekilde üretilmiştir. 40,0 MPa . Bunun tersine, LNG modelleri sıvı metanın kriyojenik gerçekliği için optimize edilmiş olup, yapısal bütünlük korunmaktadır. -196°C Sızıntıları ve yanlışlıkları önlemek için.

• Gaz Ölçümü için Akıllı Algoritmalar : Özel mülkiyete sahiptir A-GAS™ algoritması Bu seri, genellikle düşük gaz yoğunluğu ve yüksek akış hızının neden olduğu hataları ortadan kaldırmak için ultra yüksek frekans çözünürlüğü sağlar. Bu, sertifikalı toplu yakıt doldurma doğruluğunu garanti eder. ±%0,50 .

• Anahtar Uygulamalar : Perakende istasyonlarındaki CNG dağıtıcıları, büyük ölçekli LNG gemi yakıt ikmali ve sanal boru hattı uydu istasyonlarındaki römork boşaltma işlemleri için gereklidir.



3. AH Hijyenik Coriolis Kütle Akış Ölçer: Hijyenik ve Aseptik Prosesler Standardı

AH Hijyenik Coriolis Kütle Akış Ölçer temizliğin ve hassasiyetin eşit derecede önemli olduğu sıhhi dünyaya adanmıştır. Yiyecek, içecek, süt ürünleri ve ilaç endüstrileri için özel olarak tasarlanmıştır.

• Aseptik Mühendislik : Sensör, bakteri üreme riskini ortadan kaldıran, kendi kendini boşaltan, ölü bölge içermeyen bir akış yoluna sahiptir. Islanan parçalar standart olarak parlatılır Ra 0,8 mikron , yüksek cila ile Ra 0,38 mikron en hassas farmasötik sıvılar için seçenek. Tamamen CIP/SIP özellikli Bu, doğrulukta sapma olmadan tekrarlanan yüksek sıcaklıktaki sterilizasyon döngülerine girebileceği anlamına gelir.

• Malzeme ve Uyumluluk Bütünlüğü : Tüm ıslanan bileşenler SS316/SS316L'den üretilmiştir ve ASME BPE ve diğer küresel sıhhi standartlar, en üst düzeyde ürün güvenliği sağlar.

• Anahtar Uygulamalar : Süt işlemede yağ standardizasyonu, bira fabrikalarında hassas içerik dozajı ve izlenebilir seri kayıtlarının zorunlu olduğu farmasötik üretimde tampon hazırlama açısından kritik öneme sahiptir.



Ana Akış Ölçüm Teknolojilerinin Karşılaştırma Tablosu

Coriolis Metre Hangi Sıvıları Ölçebilir?

Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Aşırı Karmaşık Sıvı İşleme: Bir türbin ölçüm cihazını tutabilecek yüksek viskoziteli polimerlerin, Newtonyen olmayan akışkan özelliklerine sahip madencilik çamurlarının ve aşındırıcı süspansiyonların ölçümünde mükemmeldir. İlaç sektöründe "tam drenajlı" tasarımı, Yerinde Temizleme (CIP) ve Yerinde Sterilizasyonu (SIP) destekleyerek partiler arasında çapraz kontaminasyonun önlenmesini sağlar.

Yüksek Hassasiyetli Endüstriyel Gaz Ölçümü: Gazlar oldukça sıkıştırılabilir olduğundan hacimsel ölçümü bir kabus haline getirir. Coriolis ölçüm cihazı basınç dalgalanmalarını göz ardı eder ve gaz moleküllerini doğrudan ölçer. Bu, onu yüksek basınçlı doğal gaz saklama transferi, hidrojen yakıt ikmal istasyonları ve endüstriyel saf gaz dağıtımı için tercih edilen seçenek haline getiriyor.

Çift Fazlı Akışın Zorlukları ve Sınırları: Tarihsel olarak "sümüklü akıntı" veya yüksek gaz sürüklenmesi Coriolis sayaçlarının durmasına neden oldu. Bununla birlikte, yeni nesil sayaçlar, sıvının dağınık bir yağ, su ve gaz karışımı olduğu durumlarda bile titreşimi korumak için "Çoklu Frekanslı Sürücü" ve gelişmiş DSP algoritmalarını kullanır. Bu, özellikle ayırıcı ekipmanın kurulumunun çok maliyetli olduğu kuyu başı izlemede, petrol ve gaz endüstrisi için bir atılımdır.

Coriolis Debimetreler Hakkında Sıkça Sorulan Sorular

1: Coriolis ölçüm cihazı neden diğer türlere göre daha pahalıdır? Cevap 1: Titreşimli tüplerin karmaşık imalatı ve mikro saniyelik sinyal işleme için gereken gelişmiş elektronikler nedeniyle başlangıç ​​maliyeti daha yüksektir. Bununla birlikte, düz boruların olmayışı, sıcaklık/basınç vericilerinin çıkarılması ve sıfır bakım gerektiren tasarım dikkate alındığında, "Toplam Sahip Olma Maliyeti" 5 yıllık bir süre boyunca genellikle daha düşük olur.

2: Kurulum sırasında sayacın yönü önemli midir? A2: Evet. Sıvı uygulamalarda hava kabarcıklarının sıkışmasını önlemek için "boruların aşağı" konumu tercih edilir. Gaz uygulamalarında, yoğunlaşan nemin dışarı akmasını sağlamak için "boruların yukarı kaldırılması" en iyisidir. Kendi kendine boşalan çamurlar için yandan montaj kullanılır.

3: Coriolis ölçüm cihazı hattaki havadan zarar görebilir mi? A3: Genellikle hayır. Hava, sinyalde geçici bir "ölçüm hatasına" veya "gürültüye" neden olsa da ölçüm cihazına mekanik olarak zarar vermez. Elektronikler, sıvı akışı normale döndüğünde sinyali geri alacak şekilde tasarlanmıştır.

4: Bu sayaçlar için maksimum viskozite sınırı var mı? Cevap4: Coriolis etkisinin fiziğinde teorik bir sınır yoktur. Ancak pratikte limit basınç düşüşüne göre belirlenir. Son derece viskoz akışkanlar, sayacın kavisli tüpleri boyunca hareket etmek için daha fazla pompa basıncı gerektirir.

5: Coriolis ölçüm cihazını ne sıklıkla yeniden kalibre etmem gerekiyor? A5: Aşınacak hareketli parça olmadığından "sıfır noktası" inanılmaz derecede stabildir. Birçok endüstri yalnızca 2 ila 5 yılda bir veya düzenleyici gereklilikler gerektirdiğinde yeniden kalibrasyon yapar. Sayacın aşırı korozyona veya erozyona maruz kalmaması durumunda kalibrasyon faktörü oldukça sabit kalır.

Modern endüstride yüksek doğrulukta ölçüm için nihai çözüm olarak, Coriolis Kütle Akış Ölçer "Kaba hacimsel ölçüm çağından" "hassas kütle kontrolü çağına" tam bir sıçramaya işaret ediyor. Tek, güvenilir ve çok parametreli bir veri kaynağı sağlayarak mühendislere süreçlerini benzeri görülmemiş bir ayrıntı düzeyiyle optimize etme gücü verir. İster bir alkolsüz içeceğin tam lezzet profilinin sağlanması olsun ister milyonlarca galon LNG'nin gözetim transferinin yönetilmesi olsun, Coriolis ölçüm cihazı akışkanlar dinamiği dünyasında en güvenilir nöbetçi olarak duruyor. Algılama teknolojisinin ve bilgi işlem gücünün sürekli yenilenmesiyle, bu akıllı cihaz şüphesiz geleceğin yeşil fabrikalarında ve küresel enerji geçişinde yeri doldurulamaz bir rol oynayacak.
