Vortex Debimetre Kurulumdan Sonra Neden Kararsız Hale Geliyor, Hatta Çalışmayı Durduruyor?

Kurulumdan sonra zayıf doğruluk, büyük sinyal dalgalanmaları ve hatta tamamen sinyal kaybı gösteren bir vorteks akış ölçerle hiç karşılaştınız mı?

Çoğu durumda temel neden cihazın kendisi değil, yanlış boyutlandırma ve kurulum uygulamalarıdır. Vorteks akış ölçerler hız profiline, akış rejimine ve boru konfigürasyonuna karşı oldukça hassastır. Bu detaylardaki küçük sapmalar önemli ölçüm hatalarına yol açabilir.

Bu makale, endüstri standartlarına ve doğrulanmış deneysel araştırmalara dayanarak uygun boyutlandırma, redüktör seçimi ve düz boru gereksinimlerinin ardındaki temel mühendislik ilkelerini açıklamaktadır.

1.Geniş Toplama Oranı için Metre Boyutlandırma: Çapın Azaltılması Neden Genellikle Gereklidir?

Bir başarıya ulaşmak için geniş yatak açma oranı ve düşük akış hızlarında yeterli sinyal gücünün sağlanması yaygın mühendislik uygulamasıdır. boru hattına göre akış ölçer çapını azaltın Sıvının hızını arttırmak için.

için hız profiline bağlı akış ölçerler — örneğin:

• Vorteks akış ölçerler
• Girdaplı (vorteks devinimi) akış ölçerler
• Elektromanyetik debimetreler

bu çap eşleşmesi tipik olarak kullanılarak elde edilir eşmerkezli redüktörler .

Genel Boyutlandırma Prensibi

• Çoğu uygulamada, debimetrenin nominal çapı boru çapına eşit veya ondan küçük olmalıdır .
• için vortex flowmeters, the calculated meter size is often bir ila iki nominal boyut daha küçük boru hattından daha.

Örnek

• Boru hattı: 8" (DN200)
• Vorteks akış ölçer: 4" (DN100)

Özel durumlarda - örneğin petrol gözetimi transferi veya düşük akışlı nitrojen ölçümü — Aşırı kısma gereksinimlerini karşılamak için daha da büyük indirimler uygulanabilir.

Ancak aşırı boyutlandırma sıklıkla karşılaşılan bir sorun olmaya devam etmektedir. Birçok projede vorteks akış ölçerler seçildi çok büyük , sonuçta:

• Normal çalışma sırasında yetersiz hız
• Etkin ölçüm aralığının dışında çalışma
• Devreye alma sonrasında ciddi sinyal dengesizliği

Vaka notu:

için nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

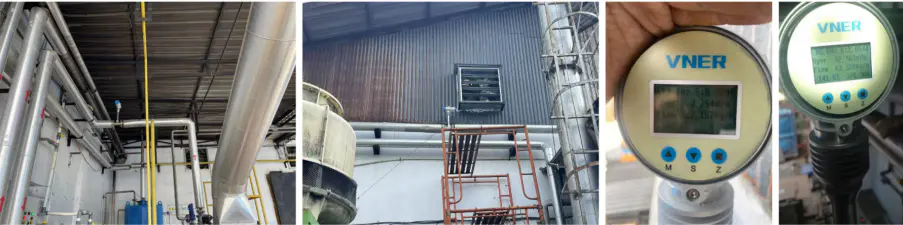

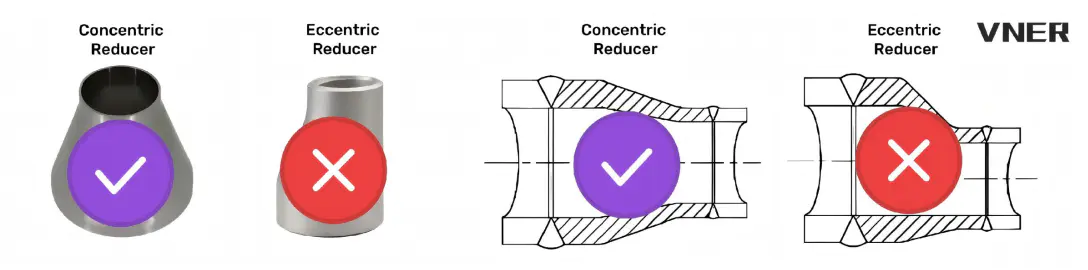

2.Redüktör Seçimi: Her Zaman Konsantrik Redüktörler Kullanın

Vorteks debimetre kurulumlarında boru çapının küçültülmesi veya genişletilmesi gerektiğinde:

Konsantrik redüktörler kullanılmalıdır.

Eksantrik redüktörler, hıza duyarlı cihazlarda ölçüm doğruluğunu önemli ölçüde azaltan asimetrik hız profilleri oluşturur.

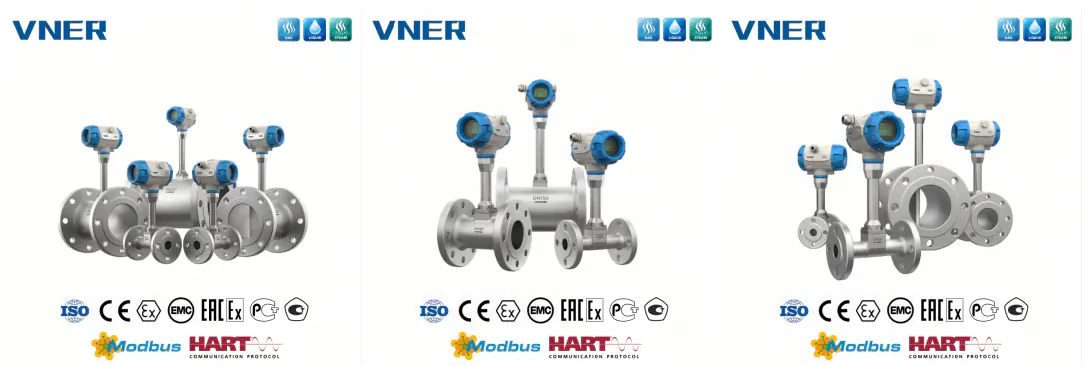

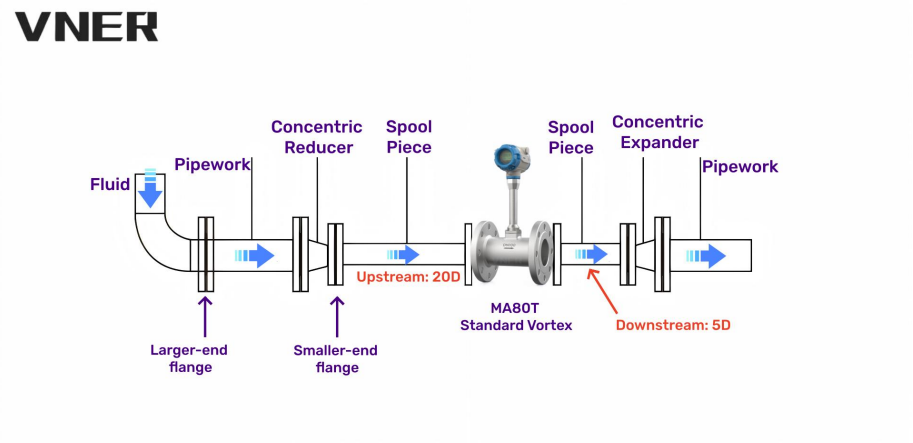

3.Küçültülmüş Çaplı Tesisatlar için Düz Boru Gereksinimleri

Redüktör Geometri Gereksinimleri

Akış bozulmasını en aza indirmek için:

• Redüktörün koni açısı α 15°'yi geçmemelidir
• Bu koşul altında redüktör düz boru uzunluğunun bir parçası olarak değerlendirilebilir.

Her ikisi de yukarı ve aşağı yöndeki redüktörler eşmerkezli, kademeli redüktörler olmalıdır.

4.Minimum Yukarı Akım Düz Uzunluk Gereksinimleri (Tipik Değerler)

D = borunun iç çapı

5.Vorteks Debimetreler için Genel Kurulum Koşulları

Düzgün monte edilmiş bir vorteks akış ölçer aşağıdaki koşulları karşılamalıdır:

a) Nominal çapa uygun bir boruya yatay veya dikey olarak (sıvılar için: aşağıdan yukarıya akış yönü) monte edilir

b) Belirtilen şekilde yeterli, engelsiz yukarı ve aşağı yönde düz boru uzunlukları

c) Boru hattıyla eş eksenli hizalama; contalar akışı engellememelidir

d) Çok bölümlü borular minimum eksen hizasızlığıyla düz kalmalıdır

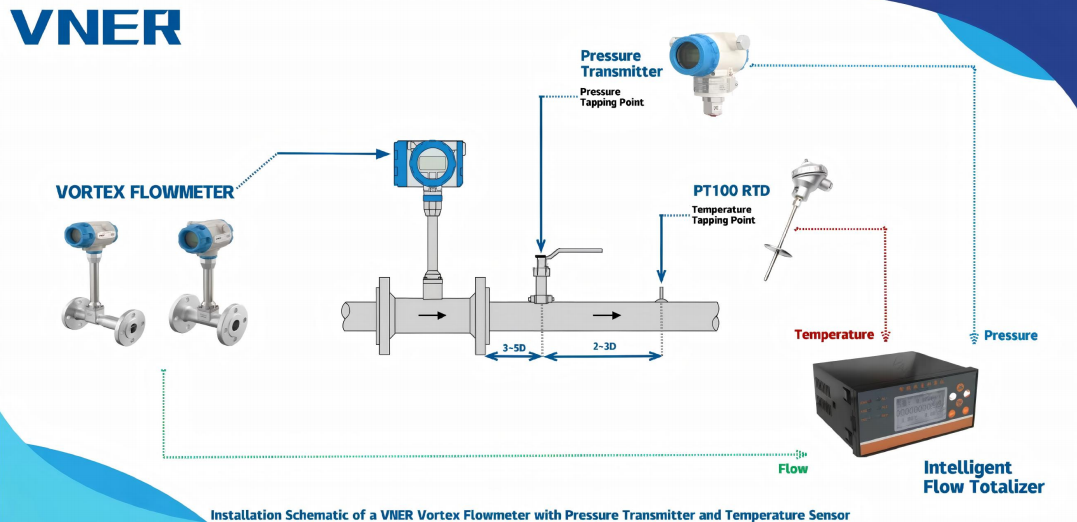

e) Sıcaklık ölçümü:

• Tercihen yerleşik termovel aracılığıyla
• Aksi takdirde sensörün yerini tespit edin 2–5D aşağı akış

f) Basınç ölçümü:

• Tercihen yerleşik basınç çekme yoluyla
• Aksi takdirde, dokunmayı bulun 2–7D aşağı akış

g) Düz boru kısımlarında vana veya bypass hattı yoktur

h) Sayacın girişinde akış kontrol vanası yok

i) Gaz kabarcıkları veya yabancı maddeler mevcutsa ayırıcılar veya filtreler takın düz koşunun yukarısında

6.Tipik Düz Boru Uzunlukları (Kapalı Boru Ölçümü)

7.Vana Konumu ve İki Fazlı Akış Hususları

• Debimetrenin yakınındaki vanalardan veya baypaslardan kaçının
• Basınç düşürücü vanalar akış yönünde faz değişikliğine neden olabilir
• İki fazlı akıştan (sıvı içinde gaz veya gaz içinde sıvı) kaçınılmalıdır
• Gerekirse giriş yönünde gaz ayırıcılar veya filtreler kullanın

8. Eksantrik Redüktörlerden Neden Kaçınılmalıdır?

Coriolis kütlesel akış ölçerler ve pozitif yer değiştirme ölçerler hız profilinden bağımsızdır.

Diğer tüm akış ölçerler hız profiline bağlıdır ve düz yukarı ve aşağı yönde boru uzunlukları gerektirir.

Temel sektör rehberliği:

• Diferansiyel basınç cihazlarının kurulum gereksinimleri aşağıdakilere uygun olacaktır: ISO 5167-1
• için other flowmeters, manufacturer installation guidelines must be strictly followed
• Eksantrik redüktörler hız profillerini ciddi şekilde bozar ve hıza bağlı sayaçların yakınında kullanılmamalıdır

9. Konsantrik Redüktörlerin Hız Profiline Etkisi (Deneysel Kanıt)

Tarafından yürütülen deneysel çalışmalar TNO ve Delft Hidrolik hava ve su kullanarak şunu gösterin:

• Çap oranına sahip eşmerkezli redüktör D_metre / D_boru ≈ 0,44 asimetrik bir hız profilini neredeyse simetrik bir hız profiline dönüştürebilir (asimetri < %2)
• downstream velocity profile resembles a fiş tipi hız profili (PTVP)
• Şu tarihte: 5D aşağı akış profil şu durumlarda sabit kalır:
  Re = 50.000–250.000 (hava)
  Re = 20.000–500.000 (su)
• Konsantrik redüktörler girdabı ortadan kaldırmayın özellikle uzaysal bükülmelerden kaynaklananlar
• Girdap giderme cihazları gerekebilir ≥6D uzunluk girdap aralığına bağlı olarak

Bulguların Özeti

• Konsantrik redüktörler significantly improve velocity symmetry
• y do not remove swirl
• Yalnızca eşmerkezli redüktörler bu avantajı sağlar
• Eksantrik redüktörler ciddi hız bozulmasına neden olur

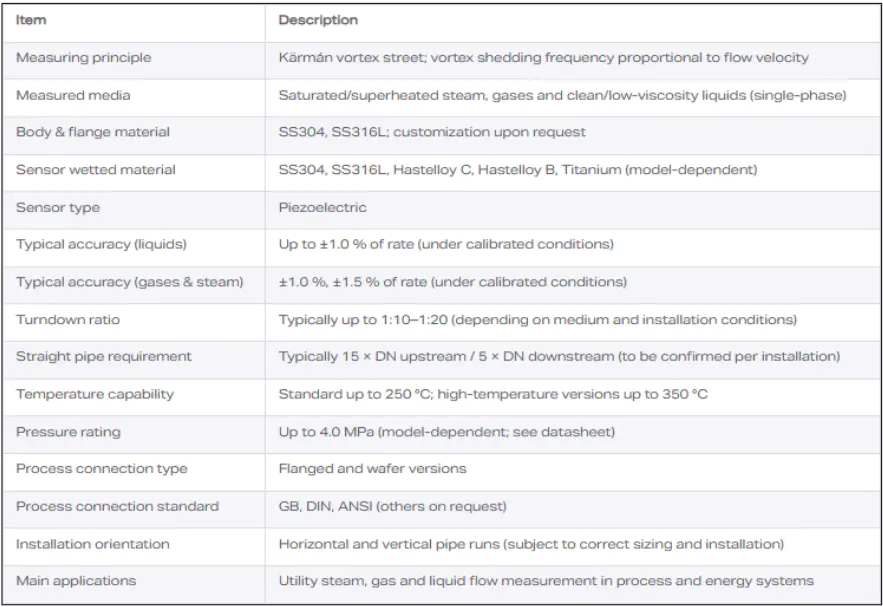

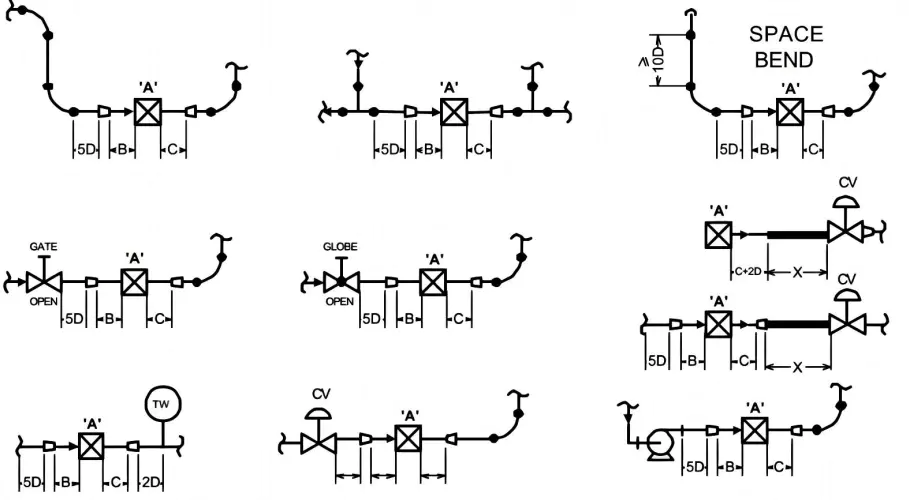

10.Küçültülmüş Çaplı Tesisatlar için Düz Boru Gereksinimleri

(D_metre / D_boru ≤ 0,7)

Nihai Mühendislik Paket Servisi

Bir vorteks akış ölçerin performansı düşük olduğunda bunun nedeni nadiren "cihaz kalitesidir".

Daha sık olarak, bu bir sistem düzeyinde sorun şunları içerir:

• Yanlış çap seçimi
• Yanlış redüktör tipi
• Yetersiz düz boru uzunluğu
• Bozulmuş hız profili

Correct sizing eşmerkezli redüktörler disciplined piping design istikrarlı, doğru girdap akış ölçümünün temelidir.

Akış alanını doğru tasarlarsanız cihaz işini görecektir.
